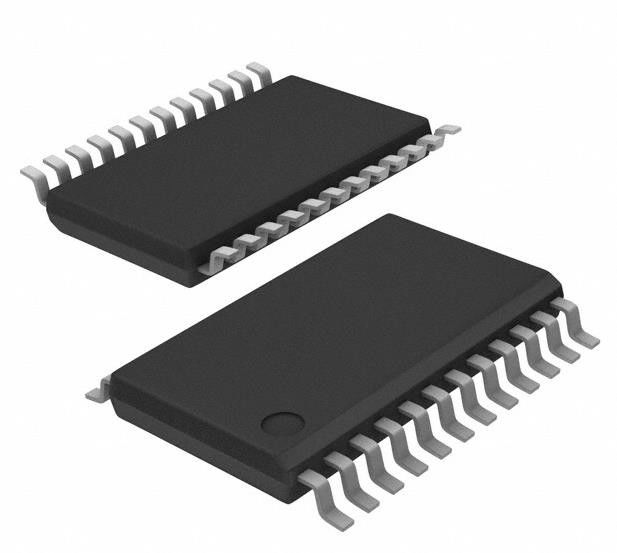

TS3A27518EPWR 6 схема интегральной схемы чип аналоговый переключатель IC 24-TSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TS3A27518EPWR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Схема мультиплексора/демультиплексора: | 2:01 | Количество схем: | 6 |
|---|---|---|---|
| Сопротивление На-государства (Макс): | 6.2 Омм | Соответствовать Канал-к-канала (ΔRon): | 300mOhm |
| Напряжение тока - поставка, одиночная (V+): | 1.65V | 3.6V | Время переключателя (тонна, франт) (Макс): | 59 нс, 60.6 нс |
| -3дБ пропускная способность: | 240MHz | Впрыска обязанности: | 0.81pC |
| Емкость канала (CS (), CD ()): | 13pF, 8.5pF | Настоящий - утечка (()) (Макс): | 1µA |
| Высокий свет: | TS3A27518EPWR,TS3A27518EPWR Чип интегральной схемы,24-TSSOP Аналоговый коммутатор IC |
||
Характер продукции
TS3A27518EPWR 6 Круговая интегральная схема Чип переключатель 2:1 6.2Ом 24-TSSOP
IC СВИЧ SPDTX6 6.2OHM 24TSSOP
Спецификации TS3A27518EPWR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Аналоговые коммутаторы, мультиплексеры, демультиплексеры | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Переключатель | СДПТ |
| Схема мультиплексера/демультиплексера | 2:01 |
| Количество схем | 6 |
| Сопротивление на состоянии (макс.) | 6.2 Омм |
| Совпадение каналов (ΔRon) | 300 мОм |
| Напряжение - питание, одно (V+) | 1.65V ~ 3.6V |
| Напряжение - питание, двойное (V±) | - |
| Время переключения (тонны, тоф) (макс.) | 59 нс, 60.6 нс |
| -3 дБ пропускной способности | 240 МГц |
| Впрыск заряда | 0.81pC |
| Пропускная способность канала (CS ((OFF), CD ((OFF)) | 13pF, 8,5pF |
| Ток - утечка (IS(отключенная)) (макс.) | 1μA |
| Прослушивание | -62 дБ @ 10 МГц |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 24-TSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 24-TSSOP |
| Номер базовой продукции | TS3A27518 |
ОсобенностиизTS3A27518EPWR
• 1,65 V до 3,6 V с одним питанием
• Изоляция в режиме отключения питания, VCC = 0
• Выключатели низкой емкости, 21,5 пФ (типичный)
• Пропускная способность до 240 МГц для высокоскоростной обработки сигналов между железнодорожными линиями
• Изоляция от перекрестного звука и отключения отключения 62 дБ
• логически совместимые входы управления 1,8 В
• 3,6 В толерантное управление входами
• мощность замыкания превышает 100 мА на JESD 78, класс II
• Оценка эффективности ESD в соответствии с JESD 22
Модель человеческого тела 2500-V (A114-B, класс II)
Модель 1500-вольтного заряженного устройства (C101)
• ЭСД: порты NC/NO
️ ± 6-кВ контактный разряд (IEC 61000-4-2)
• пакеты 24-WQFN (4,00 мм × 4,00 мм) и 24-TSSOP (7,90 мм × 6,60 мм)
ЗаявленияизTS3A27518EPWR
• SD-SDIO и MMC двупортовые MUX
• Компьютерные видеосистемы VGA
• Маршрутизация звуковых и видеосигналов
Экологические и экспортные классификацииTS3A27518EPWR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
