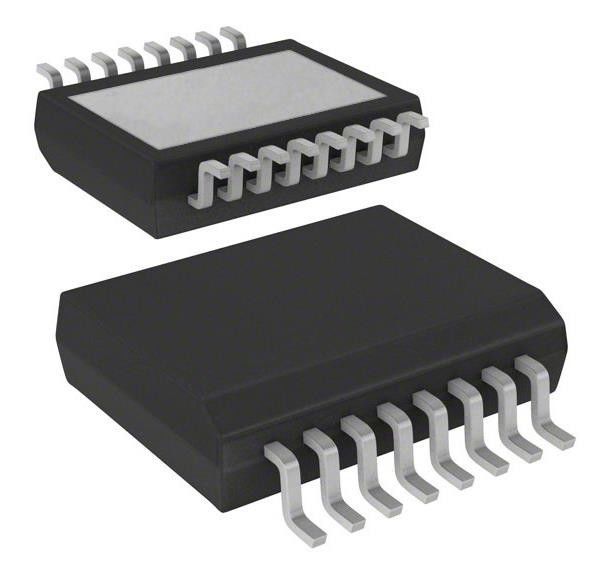

Переключатель мощности/водитель VND7050AJTR с силой SSO-16 N-канала 21A 1:1
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | VND7050AJTR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 2 | Коэффициент - входной сигнал: Выход: | 0,042361111 |
|---|---|---|---|
| Выходная конфигурация: | Высокая сторона | Тип выхода: | N-канал |
| Интерфейс: | ВКЛЮЧЕНО-ВЫКЛЮЧЕНО | Напряжение - нагрузка: | 4V | 28V |
| Текущий объем производства (Макс): | 21А | Rds на (тип): | 50mOhm |
| Высокий свет: | Переключатель мощности VND7050AJTR,Переключатель мощности SSO-16 |
||
Характер продукции
Переключатель мощности/водитель VND7050AJTR с силой SSO-16 N-канала 21A 1:1
1:1 PWRSSO16 IC PWR DRVR N-CHAN
Спецификации VND7050AJTR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Переключатели распределения силы, водители нагрузки | |
| Mfr | STMicroelectronics |
| Серия | VIPower™ |
| Пакет | Лента & вьюрок (TR) |
| Состояние продукта | Активный |
| Тип переключателя | Общее назначение |
| Количество выходов | 2 |
| Коэффициент - входной сигнал: Выход | 0,042361111 |
| Выходная конфигурация | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | Включено-выключено |
| Напряжение тока - нагрузка | 4V | 28V |
| Напряжение тока - поставка (Vcc/Vdd) | Не необходимый |
| Текущий объем производства (Макс) | 21A |
| Rds на (тип) | 50mOhm |
| Тип входного сигнала | Не-переворачивать |
| Особенности | Автоматический рестарт, флаг состояния |
| Предохранение от недостатка | Настоящий (зафиксированный) ограничиваться, открытая нагрузка обнаруживает, над температурой, над напряжением тока, UVLO |
| Рабочая температура | -40°C | 150°C (TJ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет прибора поставщика | PowerSSO-16 |
| Пакет/случай | 16-PowerLFSOP (0,154", ширина 3.90mm) |
| Низкопробный номер продукта | VND7050 |
Особенности VND7050AJTR
• AEC-Q100 квалифицировало
• Генерал
Водитель двойного канала − умный на стороне высокого давления с обратной связью MultiSense сетноой-аналогов
Течение положения боевой готовности − очень низкое
− совместимое с 3 v и 5 выходами v CMOS
• Функции MultiSense диагностические
− передало по мультиплексу сетноую-аналогов обратную связь: нагрузка настоящая с зеркалом высокой точности пропорциональным настоящим, VCC подача напряжения и прибор TCHIP температура
− перегружает и короткий для того чтобы смолоть (индикация ограничения силы)
Индикация выключения − термальная
обнаружение открыт-нагрузки -государства −
− вывело наружу не доходя к VCC обнаружению
Чувство − позволяет/отключение
• Защиты
Выключение недонапряжения −
Струбцина перенапряжения −
− нагружает настоящее ограничение
Ограничиваться собственной личности − быстрых термальных переходных процессов
Защелка- − конфигурируемая на ограничении overtemperature или силы с преданным штырем возврата недостатка
Потеря − земли и потеря VCC
Батарея − обратная с внешними компонентами
Предохранение от электростатической разрядки −
Применения VND7050AJTR
• Все типы автомобильные сопротивляющегося, индуктивный и емкостных нагрузок
• Специально запланированный для автомобильных ламп сигнала (до комбинации зада P27W или SAE1156 или СИД)
Классификации экологических & экспорта VND7050AJTR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
