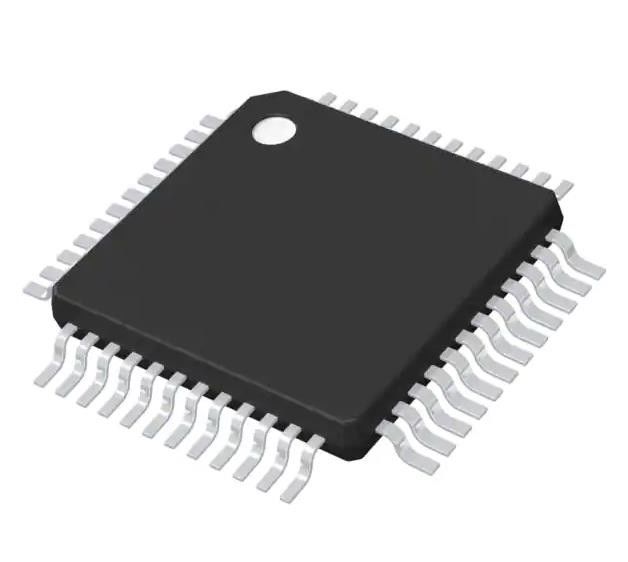

Микроконтроллер IC STM8AL3168TAX с 8-разрядным 16MHz 32KB (32K x 8) ВНЕЗАПНОЕ 48-LQFP
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STM8AL3168TAX |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Размер ядра: | 8-битный | Скорость: | 16 МГц |
|---|---|---|---|
| Подключение: | I2C, IrDA, LINbus, SPI, UART/USART | Количество вводов/выводов: | 41 |
| Размер памяти: | 32KB (32K x 8) | Тип памяти программы: | ФЛАСШ |
| Размер EEPROM: | 1K x 8 | Размер оперативной памяти: | 2K x 8 |
| Высокий свет: | Микроконтроллер IC STM8AL3168TAX,16MHz микроконтроллер IC |
||
Характер продукции
STM8AL3168TAX микроконтроллерный интерфейс с 8-битным 16MHz 32KB (32K x 8) FLASH 48-LQFP
STM8AL3168TAX IC MCU 8BIT 32KB FLASH 48LQFP
Спецификации STM8AL3168TAX
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Микроконтроллеры | |
| Мфр | STMикроэлектроника |
| Серия | STM8A |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Старый |
| Основной процессор | STM8A |
| Размер ядра | 8-битный |
| Скорость | 16 МГц |
| Подключение | I2C, IrDA, LINbus, SPI, UART/USART |
| Периферийные устройства | Установка/перезагрузка, DMA, POR, PWM, WDT |
| Количество вводов/выводов | 41 |
| Размер памяти | 32KB (32K x 8) |
| Тип памяти программы | ФЛАСШ |
| Размер EEPROM | 1K x 8 |
| Размер оперативной памяти | 2K x 8 |
| Напряжение - питание (Vcc/Vdd) | 1.65V ~ 3.6V |
| Преобразователи данных | A/D 25x12b; D/A 1x12b |
| Тип осциллятора | Внутренние |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 48-LQFP |
| Пакет изделий поставщика | 48-LQFP (7x7) |
| Номер базовой продукции | STM8 |
ОсобенностиизSTM8AL3168TAX
• квалификация AEC-Q100
• Условия эксплуатации
️ диапазон питания от 1,8 В до 3,6 В (до 1,65 В при отключении)
- 40 °C до 85 или 125 °C
• Малоэнергетические характеристики
Пять режимов низкой мощности: ожидание, работа с низкой мощностью (5,1 мА), ожидание с низкой мощностью (3 мА), активная остановка с полным RTC (1,3 мА), остановка с PDR (400 нА)
️ Работа с помощью флэша: 195 μA/MHz + 440 μA
️ Работа с оперативной памяти: 90 μA/MHz + 400 μA
Ультранизкая утечка на I/0: 50 nA
Быстрое пробуждение от остановки: 4,7 мкс.
• Продвинутое ядро STM8
Архитектура Гарварда и трехэтапный проект
Максимальная частота 16 МГц, пик 16 CISC MIPS
До 40 внешних источников прерывания
ОписанияизSTM8AL3168TAX
Устройства средней плотности STM8AL313x/4x/6x и STM8AL3L4x/6x являются членами семейства автомобильных сверхнизкомощных 8-битных устройств STM8AL. Семейство STM8AL3xxx средней плотности работает от 1,8 В до 3.6 В (до 1.65 В при отключенной мощности) и доступен в диапазоне температур от -40 до +85 °C и от -40 до +125 °C.
Экологические и экспортные классификацииSTM8AL3168TAX
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
