TPS1HB08BQPWPRQ1 Dip 8 МОм OTP B 296-Tps1hb 08bqpwprq1ct-Nd
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS1HB08BQPWPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип переключателя: | Общее назначение |
|---|---|---|---|
| Количество выходов: | 1 | Коэффициент - входной сигнал: Выход: | 1:01 |
| Выходная конфигурация: | Высокая сторона | Тип выхода: | N-канал |
| Текущий объем производства (Макс): | 3V | 28V | Состояние продукта Активный тип переключателя Общецелевое число выходов 1 коэффициент - входной сигн: | 70A |
Характер продукции
TPS1HB08BQPWPRQ1 Dip 8 МОм OTP B 296-Tps1hb 08bqpwprq1ct-Nd

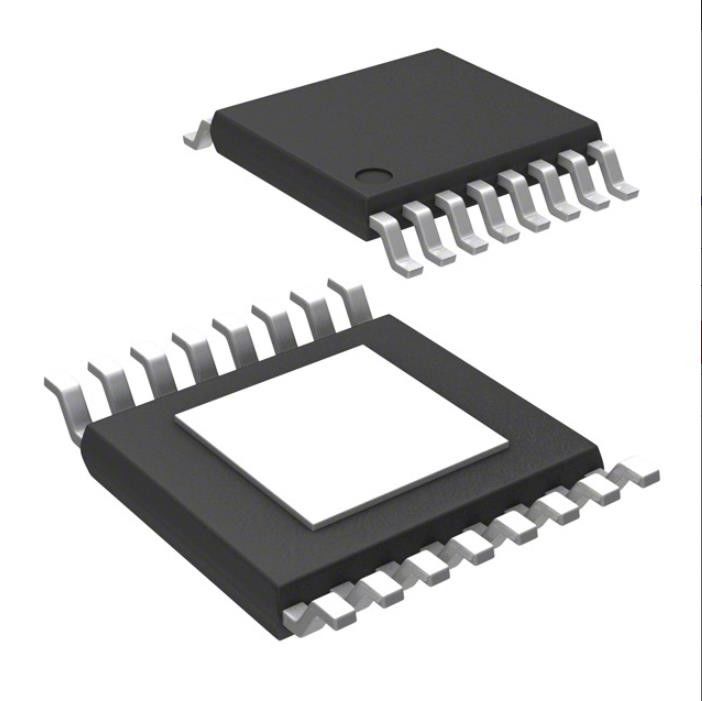

Выключатель питания/драйвер 1:1 N-канальный 70A 16-HTSSOP
Технические характеристики TPS1HB08BQPWPRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Переключатели распределения питания, драйверы нагрузки | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Тип переключателя | Общее назначение |
| Количество выходов | 1 |
| Отношение - Вход:Выход | 1:1 |
| Выходная конфигурация | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | - |
| Напряжение - нагрузка | - |
| Напряжение питания (Vcc/Vdd) | 3В ~ 28В |
| Ток - выход (макс.) | 70А |
| RDS вкл. (тип.) | 8 мОм |
| Тип ввода | - |
| Функции | - |
| Защита от сбоев | Ограничение тока (регулируемое), перегрузка по току, перегрев, обратный ток, UVLO |
| Рабочая Температура | -40°С ~ 125°С |
| Тип крепления | Поверхностное крепление |
| Пакет устройств поставщика | 16-ХЦСОП |
| Пакет/кейс | 16-PowerTSSOP (0,173 дюйма, ширина 4,40 мм) |
| Базовый номер продукта | TPS1HB08 |
ОсобенностиTPS1HB08BQPWPRQ1
• AEC-Q100 сертифицирован для автомобильного применения
– Температурный класс 1: от –40°C до 125°C
– Уровень классификации ESD устройства HBM 2
– Уровень классификации устройства CDM ESD C4B
– Выдерживает сброс нагрузки 40 В
• Функциональная безопасность, способная
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Одноканальный интеллектуальный переключатель верхнего плеча с октановым числом 8 мОм (TJ 25°C)
• Повышение надежности на уровне системы за счет регулируемого ограничения тока
– Уставка ограничения тока от 6,4 А до 70 А
– Версия F: фиксированный ILIM 94 А
• Надежная встроенная защита выхода:
– Встроенная тепловая защита
– Защита от короткого замыкания на массу и аккумулятор
– Защита от переполюсовки батареи, включая автоматическое включение полевого транзистора с обратным напряжением
- Автоматическое отключение при потере батареи и заземления
– Встроенный выходной зажим для размагничивания индуктивных нагрузок
– Настраиваемая обработка ошибок
• Выход аналогового датчика можно настроить для точного измерения:
- Ток нагрузки
– Температура устройства
• Обеспечивает индикацию неисправности через вывод SNS или вывод FLT.
– Обнаружение обрыва нагрузки и короткого замыкания на батарею
ПриложенияизTPS1HB08BQPWPRQ1
• Модуль автомобильного дисплея
• Автомобильная фара мощностью 65 Вт
• Модули ADAS
• Модуль комфорта сиденья
• Блок управления коробкой передач
• Модуль управления ОВКВ
• Модули управления кузовом
• Лампы накаливания и светодиодное освещение
Экологические и экспортные классификацииTPS1HB08BQPWPRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
