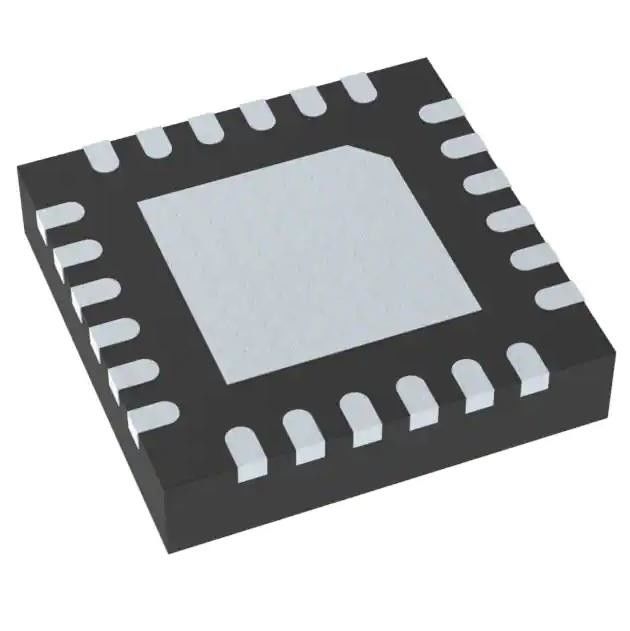

Оригинал зарядного устройства IC 3A 4.2V BQ24296RGET литиевой батареи 24VQFN
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | BQ24296RGET |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | BQ24296RGET | Количество клеток: | 1 |
|---|---|---|---|
| Ток заряда - макс.: | 3A | Напряжение тока блока батарей: | 4.2V |
| VVoltage - поставка (Макс): | 6.2V | Интерфейс: | ² C I |
| Рабочая температура: | -40°C | 85°C (ЖИВОТИКИ) | Пакет/случай: | 24-VFQFN подвергло пусковая площадка действию |
| Высокий свет: | Зарядное устройство для литиевых аккумуляторов 24VQFN,BQ24296RGET,3A 4.2V IC для зарядного устройства для литиевых аккумуляторов |
||
Характер продукции
BQ24296RGET SMD Светодиодные зарядные устройства IC Литий-ионные/полимерные 24-VQFN
ИС зарядного устройства Li-Ion/Polymer 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL
Путь питания с низким импедансом оптимизирует эффективность работы в режиме переключения, сокращает время зарядки аккумулятора и
продлевает срок службы батареи на этапе разрядки.Последовательный интерфейс I2C с зарядкой и системными настройками делает
устройство действительно гибкое решение.
ОсобенностиBQ24296RGET
• Зарядное устройство с переключением режимов 3-A с высокой эффективностью 90 %
• От 3,9 В до 6,2 В, один вход, USB-совместимость
• Зарядное устройство с защитой от перенапряжения 6,4 В
– USB-хост или порт зарядки D+/D
- Обнаружение, совместимое со спецификацией зарядного устройства USB (BC1.2)
– Поддерживает обнаружение нестандартных адаптеров 2-A/1-A (bq24297)
- Ограничение входного напряжения и тока Поддерживает USB 2.0 и USB 3.0
– Ограничение входного тока: 100 мА, 150 мА, 500 мА, 900 мА, 1 А, 1,5 А, 2 А и 3 А
• USB OTG с регулируемым выходом от 4,55 В до 5,5 В при 1 А или 1,5 А
– Быстрый запуск OTG (типовое значение 22 мс)
– 90% КПД в форсированном режиме 5 В
– Точная защита от перегрузки по току в режиме икоты ±15 %
• Управление узким каналом питания VDC (NVDC)
– Мгновенное включение системы без батареи или с полностью разряженной батареей
- Идеальная работа диода в режиме дополнительного питания от батареи
• Частота переключения 1,5 МГц для низкопрофильного дросселя 1,2 мм
• Безопасность
- Датчик температуры батареи для зарядки и разрядки в режиме OTG
- Таймер безопасности зарядки аккумулятора
– Терморегулирование и тепловое отключение
– Защита от перенапряжения на входе и в системе
- MOSFET Защита от перегрузки по току
• Выходы состояния зарядки для светодиода или главного процессора
• Возможность отслеживания максимальной мощности за счет регулирования входного напряжения
• Низкий ток утечки батареи 20 мкА и поддержка режима поставки
• Пакет VQFN-24 размером 4,00 мм x 4,00 мм
Технические характеристикиBQ24296RGET
|
производитель
|
Инструменты Техаса
|
|
Ряд
|
-
|
|
Продукт
|
BQ24296RGET
|
| Упаковка | Лента и катушка (TR) |
|
Химия батареи
|
Литий-ионный/полимерный
|
|
Количество ячеек
|
1
|
|
Текущий - Зарядка
|
Постоянный - Программируемый
|
|
Программируемые функции
|
-
|
|
Защита от сбоев
|
Перегрузка по току, перегрев, перенапряжение
|
|
Ток заряда - макс.
|
3А
|
|
Напряжение аккумуляторной батареи
|
4,2 В
|
|
Напряжение питания (макс.)
|
6,2 В
|
|
Интерфейс
|
I²C
|
|
Рабочая Температура
|
-40°C ~ 85°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
24-VFQFN Открытая подкладка
|
|
Пакет устройств поставщика
|
24-ВКФН (4x4)
|
|
Базовый номер продукта
|
BQ24296
|
диапазон (−10 ̊
Экологические и экспортные классификации
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
ПРИМЕНЕНИЕBQ24296RGET
• Планшетный ПК, смартфон, интернет-устройства
• Портативный аудиодинамик
• Карманные компьютеры, КПК и POS
