Гнезда Ic Mcu 16bit 64kb внезапное 100lqfp Ic погружения TMS320LF2406APZS
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TMS320LF2406APZS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| упаковка: | Поднос | Состояние продукта: | Активный |
|---|---|---|---|
| Digi-ключ Programmable: | Подтверженный | Процессор ядра: | C2xx DSP |
| Размер ядра: | шестнадцатиразрядный | Скорость: | 40MHz |
| Peripherals: | CANbus, SCI, SPI, UART/USART | Пакет Состояние продукта подноса Активный Digi-ключ Programmable Подтверженный процессор ядра Размер: | POR, PWM, WDT |
Характер продукции

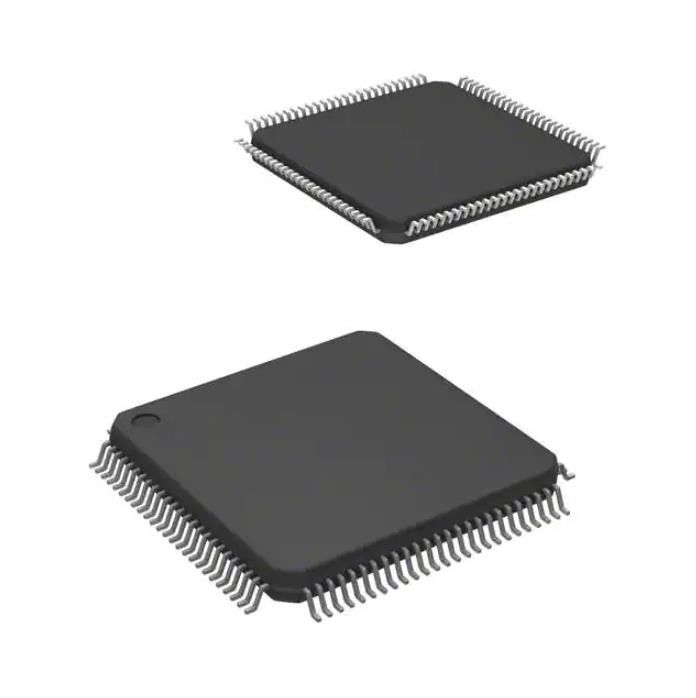

TMS320LF2406APZS Dip Ic Sockets Ic Mcu 16bit 64kb Flash 100lqfp
C2xx DSP C2000™ C24x 16-разрядная ИС микроконтроллера 16-разрядная 40 МГц 64 КБ (32K x 16) FLASH 100-LQFP (14x14)
Технические характеристики ТМС320ЛФ2406АПЗС
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Инструменты Техаса |
| Ряд | C2000™ C24x 16-разрядный |
| Упаковка | Поднос |
| Статус продукта | Активный |
| Программируемый цифровой ключ | проверено |
| Основной процессор | ЦСП C2xx |
| Размер ядра | 16-битный |
| Скорость | 40 МГц |
| Связь | CANbus, SCI, SPI, UART/USART |
| Периферийные устройства | ПОР, ШИМ, ВДТ |
| Количество входов/выходов | 41 |
| Размер памяти программы | 64 КБ (32 КБ x 16) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 5К х 8 |
| Напряжение питания (Vcc/Vdd) | 3 В ~ 3,6 В |
| Преобразователи данных | А/Д 16х10б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 100-LQFP |
| Пакет устройств поставщика | 100-LQFP (14x14) |
| Базовый номер продукта | ТМС320 |
ОсобенностиТМС320ЛФ2406АПЗС
• Высокопроизводительная статическая КМОП-технология
− Время цикла инструкции 25 нс (40 МГц)
− Производительность 40 MIPS
− Конструкция с низким энергопотреблением 3,3 В
• На базе процессорного ядра DSP TMS320C2xx
− Кодовая совместимость с F243/F241/C242
− Набор инструкций и модуль, совместимый с F240
• Флэш-память (LF) и ПЗУ (LC)
− LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
Встроенная память
− До 32 КБ слов x 16 бит флэш-памяти EEPROM (4 сектора) или ПЗУ
− Программируемая функция «Code-Security» для встроенной флэш-памяти/ПЗУ.
− До 2,5 тыс. слов x 16 бит ОЗУ данных/программ
− 544 слова ОЗУ двойного доступа
− До 2К слов ОЗУ с однократным доступом
• Загрузочное ПЗУ (устройства LF240xA)
− Загрузчик SCI/SPI
• До двух модулей Event-Manager (EV) (EVA и EVB), каждый из которых включает:
− Два 16-битных таймера общего назначения
− Восемь 16-битных каналов широтно-импульсной модуляции (ШИМ), которые обеспечивают:
− Трехфазное инверторное управление
− Выравнивание каналов ШИМ по центру или краю
− Аварийное отключение канала ШИМ с помощью внешнего вывода PDPINTx
− Программируемая зона нечувствительности (Deadtime) предотвращает сквозные сбои
− Три блока захвата для временных меток внешних событий
− Квалификатор ввода для выбора контактов
− Схема интерфейса встроенного датчика положения
− Синхронизированное аналого-цифровое преобразование
− Предназначен для индукции переменного тока, BLDC, переключаемого сопротивления и управления шаговым двигателем.
− Применяется для управления несколькими двигателями и/или преобразователями
ПриложенияизТМС320ЛФ2406АПЗС
• Варианты пакетов
− 144-контактный разъем LQFP PGE (LF2407A)
− 100-контактный LQFP PZ (2406A, LC2404A)
− 64-контактный TQFP PAG (LF2403A, LC2403A, LC2402A)
− 64-контактный QFP-PG (2402A)
• Расширенные параметры температуры (A и S)
− А: − от 40°C до 85°C
− Т: − от 40°C до 125°C
Экологические и экспортные классификацииТМС320ЛФ2406АПЗС
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
