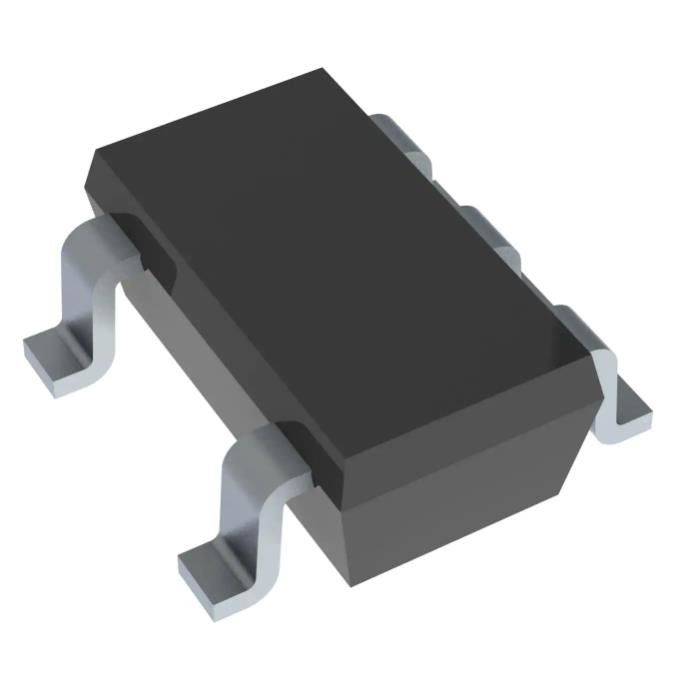

TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Зарядный насос Inv 60ma Sot23
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS60402QDBVRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Текущий объем производства: | 60MA | Частота - переключение: | 50kHz |
|---|---|---|---|
| Одновременный выпрямитель тока: | Никакой | Рабочая температура: | -40°C | 125°C (TJ) |
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | SC-74A, SOT-753 |
| Пакет прибора поставщика: | SOT-23-5 | Низкопробный номер продукта: | TPS60402 |
Характер продукции
TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Зарядный насос Inv 60ma Sot23
ИС импульсного регулятора подкачки заряда, положительный или отрицательный, фиксированный -Vin, 2Vin, Vin/2 1 выход 60 мА SC-74A, SOT-753
Технические характеристики TPS60402QDBVRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | ратиометрический |
| Выходная конфигурация | Положительное или отрицательное |
| Топология | Зарядный насос |
| Тип выхода | Зафиксированный |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 1,8 В |
| Напряжение - вход (макс.) | 5,25 В |
| Напряжение - выход (мин./фикс.) | -Вин, 2Вин, Вин/2 |
| Напряжение - выход (макс.) | - |
| Ток - Выход | 60 мА |
| Частота - переключение | 50 кГц |
| Синхронный выпрямитель | Нет |
| Рабочая Температура | -40°C ~ 125°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | СК-74А, СОТ-753 |
| Пакет устройств поставщика | СОТ-23-5 |
| Базовый номер продукта | ТПС60402 |
ОсобенностиTPS60402QDBVRQ1
• Квалифицировано дляАвтомобильные приложения
• Руководство по тестированию AEC-Q100Со следующимПолученные результаты:
– Температура устройстваКласс 1: от –40°C до+125°C Окружающая среда при эксплуатацииТемператураДиапазон
– Устройство HBM ESDУровень классификации 2
– Устройство CDM ПАЗУровень классификации C6
• инвертирует входное питаниеНапряжение
• Выходной ток до 60 мАТекущий
• Только три небольших 1-мкФКерамические конденсаторыНужный
• Диапазон входного напряжения отот 1,8 В до 5,25 В
• Режим энергосбережения дляУлучшенная эффективность при низкойВыходные токи (TPS60400-Q1)
• Ток покоя устройстваТипичный: 100 мкА
• Встроенный активныйДиод Шоттки для запускавверх вНагрузка
• Малый 5-контактный SOT23Упаковка
• Модуль оценкиВ наличии: TPS60400EVM-178
ПриложенияизTPS60402QDBVRQ1
• Автомобильная информационно-развлекательная система
• Автомобильный кластер
• ЖК-дисплеи
• Отрицательное напряжение питания
Экологические и экспортные классификацииТПС60400ДБВР
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
