TPS57040QDRCRQ1 Dip Sockets Ic Reg Buck Adj 500ma 10vson
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS57040QDRCRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Текущий объем производства: | 500mA | Частота - переключение: | 100kHz | 2.5MHz |
|---|---|---|---|
| Одновременный выпрямитель тока: | Никакой | Рабочая температура: | -40°C | 150°C (TJ) |
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | 10-VFDFN подвергло пусковая площадка действию |
| Пакет прибора поставщика: | 10-VSON (3x3) | Низкопробный номер продукта: | TPS57040 |
Характер продукции

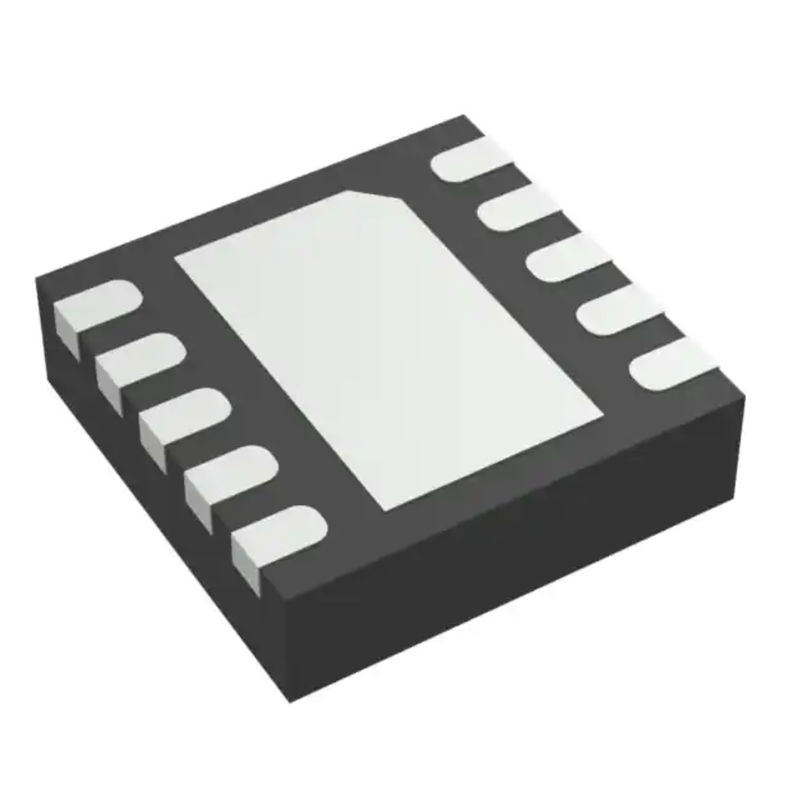

TPS57040QDRCRQ1 Dip Sockets Ic Reg Buck Adj 500ma 10vson
Понижающий импульсный регулятор IC, положительный, регулируемый, 0,8 В, 1 выход, 500 мА, 10-VFDFN, открытая площадка
Технические характеристики TPS57040QDRCRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100, SWIFT™, Eco-Mode™ |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 3,5 В |
| Напряжение - вход (макс.) | 42В |
| Напряжение - выход (мин./фикс.) | 0,8 В |
| Напряжение - выход (макс.) | 39В |
| Ток - Выход | 500 мА |
| Частота - переключение | 100 кГц ~ 2,5 МГц |
| Синхронный выпрямитель | Нет |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 10-VFDFN Открытая площадка |
| Пакет устройств поставщика | 10-ВСОН (3х3) |
| Базовый номер продукта | ТПС57040 |
ОсобенностиTPS57040QDRCRQ1
• Подходит для автомобильных приложений
• Квалификация AEC-Q100 со следующими результатами
– Температурный класс устройства 1: Диапазон рабочих температур окружающей среды от –40°C до 125°C
– Устройство HBM ESD Классификация Уровень 2
– Устройство CDM ESD Уровень классификации C4B
• Диапазон входного напряжения от 3,5 В до 42 В
• МОП-транзистор верхнего плеча 200 мОм
• Высокая эффективность при малых нагрузках благодаря схеме управления Eco-mode™ с пропуском импульсов.
• Рабочий ток покоя 116 мкА
• Ток отключения 1,5 мкА
• Частота переключения от 100 кГц до 2,5 МГц
• Синхронизируется с внешними часами
• Регулируемый медленный пуск/последовательность
• Пониженное и повышенное напряжение Power-good
Выход
• Регулируемое напряжение блокировки при пониженном напряжении и
Гистерезис
• Внутреннее опорное напряжение 0,8 В
• Поддерживается программным средством SwitcherPro™
ПриложенияизTPS57040QDRCRQ1
• Автомобильные системы питания 12 В. Упрощенная схема. • Электроника автомобильного кузова.
• Пассивная безопасность: тормозная система и подушки безопасности
• 12-В и 24-В промышленные маломощные системы
• Автоаксессуары вторичного рынка: видео, GPS, развлечения
Экологические и экспортные классификацииTPS57040QDRCRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
