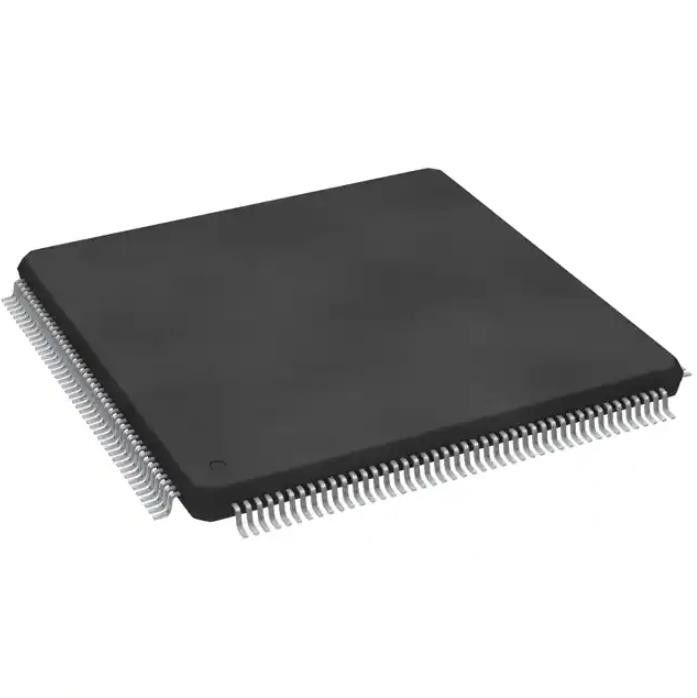

32BIT 1.5MB 176LQFP Микроконтроллер IC SPC560C50L3B4E0X
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SPC560C50L3B4E0X |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | STMicroelectronics | Серия: | Автомобильный, AEC-Q100, SPC56 |
|---|---|---|---|
| упаковка: | Поднос | Состояние продукта: | Активный |
| Digi-ключ Programmable: | Не подтверженный | Процессор ядра: | e200z0h, e200z4d |
| Размер ядра: | трицатидвухразрядное Двойн-ядр | Скорость: | 80MHz/120MHz |
| Высокий свет: | SPC560C50L3B4E0X,ИС микроконтроллера 176LQFP,ИС микроконтроллера 32BIT 1 |
||
Характер продукции
Технические характеристикиSPC560C50L3B4E0X
| YPE | ОПИСАНИЕ |
| производитель | STMicroelectronics |
| Ряд | Автомобильная промышленность, AEC-Q100, SPC56 |
| Упаковка | Поднос |
| Основной процессор | e200z0h, e200z4d |
| Размер ядра | 32-битный двухъядерный процессор |
| Скорость | 80 МГц/120 МГц |
| Связь | CANbus, Ethernet, LINbus, SPI, UART/USART |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество входов/выходов | 147 |
| Размер памяти программы | 1,5 МБ (1,5 М x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 64К х 8 |
| Размер оперативной памяти | 192К х 8 |
| Напряжение питания (Vcc/Vdd) | 3 В ~ 5,5 В |
| Преобразователи данных | А/Д 27х10б, 5х12б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 176-ЛКФП |
| Пакет устройств поставщика | 176-LQFP (24x24) |
| Базовый номер продукта | SPC56 |
ОсобенностиSPC560C50L3B4E0X
• e200z4d, 32-разрядная архитектура Power®
– Работа до 120 МГц и 200 MIP
• e200z0h, 32-разрядная архитектура питания
– Работа до 80 МГц и 75 MIP
• Объем памяти
– До 3 МБ встроенной флэш-памяти с ECC
– До 256 КБ встроенной SRAM с ECC
– 64 КБ встроенной флэш-памяти данных с ECC
– Блок защиты памяти на 16 записей (MPU)
– Выбираемая пользователем память BIST
• Прерывания
– 255 источников прерываний с 16 уровнями приоритета
– До 54 доб.IRQ, включая 30 пробуждения
• GPIO: со 147 (LQFP176) до 199 (LBGA256)
• Блоки системного таймера
– 8-ч.32-битный таймер периодических прерываний (PIT)
– 4-канальный 32-битный системный таймер (STM)
– Сторожевой таймер системы безопасности (SWT)
– Таймер часов реального времени (RTC/API)
• eMIOS, блоки ввода/вывода с 16-разрядным счетчиком
– До 64 каналов с PWM/MC/IC/OC
• Два АЦП (10-разрядный и 12-разрядный)
– До 62 каналов с возможностью расширения до 90 каналов.
– Несколько аналоговых сторожевых таймеров
• Специальные диагностические функции для освещения
– Усовершенствованная генерация ШИМ со смещением
– Преобразование АЦП синхронизировано по ШИМ
• Коммуникационные интерфейсы
– До 6 FlexCAN с 64 буферами каждый
– До 10 каналов LINFlex/UART
– До 8 буферизованных каналов DSPI
- интерфейс I2C
– Один FleyRay (двухканальный) со 128 буферами
– Контроллер Fast Ethernet
• Механизм криптографических служб (CSE)
– AES-128 en/decryption, CMAC auth.
– Защищенный режим загрузки устройства
• 32-ч.eDMA с несколькими источниками запросов
• Генерация часов
– Основной генератор от 4 до 40 МГц
– Внутренний RC-генератор 16 МГц
– Программно-управляемая FMPLL
– Внутренний RC-генератор 128 кГц
- вспомогательный генератор 32 кГц
– Блок контроля часов (CMU)
• Низкое энергопотребление
– Сверхнизкое энергопотребление в режиме ожидания
- CAN Sampler для хранения CAN ID в режиме ожидания
- Быстрое пробуждение и выполнение из оперативной памяти
• Исчерпывающие возможности отладки
– Интерфейс Nexus 3+ только на LBGA256
– Nexus 1 на всех устройствах
• Электропитание
– Одиночный источник питания 5 В или 3,3 В
– Встроенный Vreg с внешним балластным транзистором
• Диапазон рабочих температур от -40 до 125 °C
Приложения изSPC560C50L3B4E0X
Экологические и экспортные классификацииSPC560C50L3B4E0X
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 5А992С |
| ХТСУС | 8542.31.0001 |
