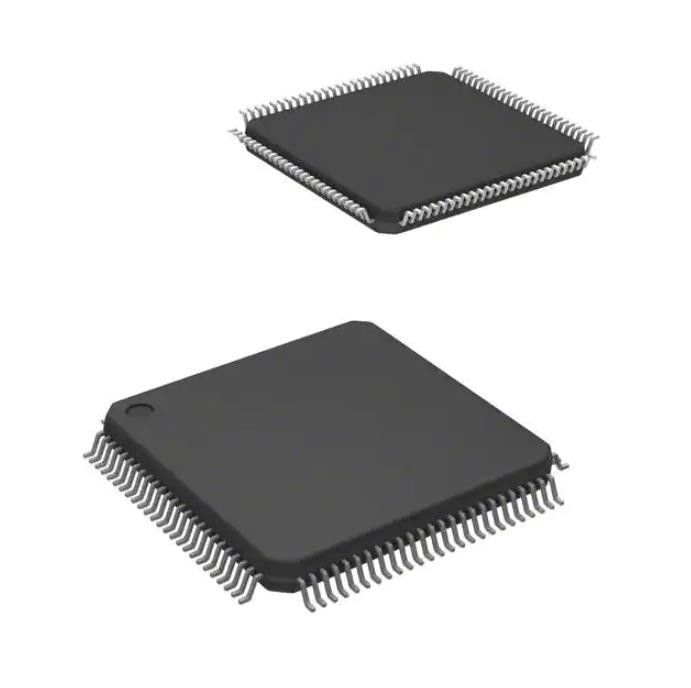

100LQFP Микроконтроллер IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SPC560C50L3B4E0X |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Размер RAM: | 48K x 8 | Напряжение тока - поставка (Vcc/Vdd): | 3V | 5.5V |
|---|---|---|---|
| Преобразователи данных: | A/D 28x10b | Тип генератора: | Внутренний |
| Рабочая температура: | -40°C | 105°C (ЖИВОТИКИ) | Устанавливать тип: | Поверхностный держатель |
| Пакет/случай: | 100-LQFP | Пакет прибора поставщика: | 100-LQFP (14x14) |
| Высокий свет: | ИС микроконтроллера 100LQFP,SPC560C50L3B4E0X,ИС микроконтроллера 32BIT 512 КБ |
||
Характер продукции
SPC560C50L3B4E0X Резисторы для измерения тока Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automotive, AEC-Q100, SPC56 Микроконтроллер IC 32-разрядный одноядерный 64 МГц 512 КБ (512 КБ x 8) FLASH 100-LQFP (14x14)
Технические характеристикиSPC560C50L3B4E0X
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | STMicroelectronics |
| Ряд | Автомобильная промышленность, AEC-Q100, SPC56 |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | e200z0h |
| Размер ядра | 32-разрядный одноядерный |
| Скорость | 64 МГц |
| Связь | CANbus, I²C, LINbus, SCI, SPI |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество входов/выходов | 79 |
| Размер памяти программы | 512 КБ (512 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 48К х 8 |
| Напряжение питания (Vcc/Vdd) | 3 В ~ 5,5 В |
| Преобразователи данных | А/Д 28х10б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 105°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 100-LQFP |
| Пакет устройств поставщика | 100-LQFP (14x14) |
| Базовый номер продукта | SPC560 |
ОсобенностиSPC560C50L3B4E0X
• Высокопроизводительный процессор e200z0h с частотой 64 МГц
– 32-битная технология Power Architecture®
– Работа до 60 DMIP
– Кодирование переменной длины (VLE)
• Объем памяти
– До 512 КБ Code Flash с ECC
– Флэш-память данных 64 КБ с ECC
– До 48 КБ SRAM с ECC
– 8-канальный блок защиты памяти (MPU)
• Прерывания
– 16 уровней приоритета
– Немаскируемое прерывание (NMI)
– До 34 внешних прерываний, в т.ч.18 линий пробуждения
• GPIO: 45 (LQFP64), 75 (LQFP100), 123 (LQFP144)
• Таймеры
– 6-канальные 32-битные периодические таймеры прерываний
– 4-канальный 32-битный модуль системного таймера
– Программный сторожевой таймер
- Таймер часов реального времени
• 16-разрядный счетчик ввода/вывода, запускаемый по времени
– До 56 каналов с PWM/MC/IC/OC
– диагностика АЦП через CTU
Коммуникационный интерфейс
– До 6 интерфейсов FlexCAN (2.0B активных) с 64 объектами сообщений каждый
– До 4 LINFlex/UART
– 3 DSPI/I2C
Один источник питания 5 В или 3,3 В
10-битный аналого-цифровой преобразователь (АЦП) до 36 каналов
– Возможность расширения до 64 каналов через внешнее мультиплексирование
– Индивидуальные регистры преобразования
– Блок перекрестного запуска (CTU)
• Специальный диагностический модуль для освещения
– Усовершенствованная генерация ШИМ
– Диагностика по времени
– ШИМ-синхронизированные измерения АЦП
• Генерация часов
– Быстрый внешний кварцевый генератор (FXOSC) с частотой от 4 до 16 МГц.
– 32 кГц медленный внешний кварцевый генератор (SXOSC)
– 16 МГц быстрый внутренний RC-генератор (FIRC)
– 128 кГц медленный внутренний RC-генератор (SIRC)
– Программно-управляемая FMPLL
– Блок монитора часов (CMU)
• Исчерпывающие возможности отладки
– Nexus1 на всех устройствах
– Nexus2+ доступен в пакете эмуляции (LBGA208)
Маломощные возможности
– Сверхнизкое энергопотребление в режиме ожидания с мониторингом RTC, SRAM и CAN
– Схемы быстрого пробуждения
• Рабочая темп.диапазон от -40 до 125 °C
Приложения изSPC560C50L3B4E0X
SPC560B40x/50x и SPC560C40x/50x — это семейство микроконтроллеров следующего поколения, созданных на основе категории встраиваемых систем Power Architecture.Семейство 32-разрядных микроконтроллеров SPC560B40x/50x и SPC560C40x/50x — это последнее достижение в области интегрированных контроллеров для автомобильных приложений.Он принадлежит к расширяющемуся семейству продуктов, ориентированных на автомобильную промышленность, предназначенных для решения новой волны приложений бортовой электроники в автомобиле.Усовершенствованное и экономичное ядро хост-процессора этого семейства автомобильных контроллеров соответствует категории встраиваемых систем Power Architecture и реализует только APU VLE (кодирование переменной длины), обеспечивая повышенную плотность кода.Он работает на частоте до 64 МГц и предлагает высокопроизводительную обработку, оптимизированную для низкого энергопотребления.Он использует доступную инфраструктуру разработки текущих устройств Power Architecture и поддерживается программными драйверами, операционными системами и кодом конфигурации, чтобы помочь пользователям в реализации.
Экологические и экспортные классификацииSPC560C50L3B4E0X
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
Хотите узнать больше подробностей об этом продукте
