SPC5602PEF0MLH6R Резисторы для измерения тока Ic Mcu 32bit 256kb Flash 64lqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SPC5602PEF0MLH6R |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Peripherals: | DMA, POR, PWM, WDT | Номер I/O: | 45 |
|---|---|---|---|
| Размер запоминающего устройства программы: | 256KB (256K x 8) | Тип памяти программы: | ВСПЫШКА |
| Размер EEPROM: | 4K x 16 | Размер RAM: | 20K x 8 |
| Напряжение тока - поставка (Vcc/Vdd): | 3V | 5.5V | Преобразователи данных: | A/D 16x10b |
Характер продукции
SPC5602PEF0MLH6R Резисторы для измерения тока Ic Mcu 32bit 256kb Flash 64lqfp

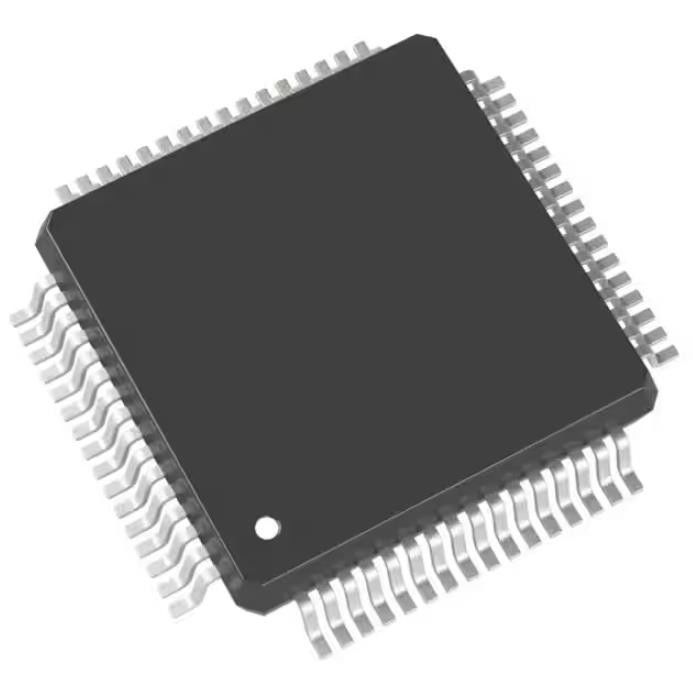

e200z0h MPC56xx Qorivva Микроконтроллер IC 32-разрядный одноядерный 64 МГц 256 КБ (256K x 8) FLASH 64-LQFP (10x10)
Технические характеристикиSPC5602PEF0MLH6R
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | NXP США Inc. |
| Ряд | MPC56xx Коривва |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | e200z0h |
| Размер ядра | 32-разрядный одноядерный |
| Скорость | 64 МГц |
| Связь | CANbus, LINbus, SCI, SPI |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество входов/выходов | 45 |
| Размер памяти программы | 256 КБ (256 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 4К х 16 |
| Размер оперативной памяти | 20К х 8 |
| Напряжение питания (Vcc/Vdd) | 3 В ~ 5,5 В |
| Преобразователи данных | А/Д 16х10б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 64-ЛКФП |
| Пакет устройств поставщика | 64-LQFP (10x10) |
| Базовый номер продукта | SPC5602 |
ОсобенностиSPC5602PEF0MLH6R
• До 64 МГц, одна проблема, 32-разрядный комплекс ядра ЦП (e200z0h)
— Соответствует встроенной категории Power Architecture
— Кодирование переменной длины (VLE)
• Организация памяти
— До 256 КБ встроенной флэш-памяти кода с ECC и контроллером стирания/программирования
— Дополнительно: дополнительная встроенная флэш-память данных 64 (4 × 16) КБ с ECC для эмуляции EEPROM
— До 20 КБ встроенной SRAM с ECC
• Надежная защита
— Программируемый сторожевой таймер
— Немаскируемое прерывание
— Блок сбора неисправностей
• Интерфейс Nexus класса 1
• Прерывания и события
— 16-канальный контроллер eDMA
— 16-уровневый контроллер
— До 25 внешних прерываний
- PIT реализует четыре 32-битных таймера
— 120 прерываний маршрутизируются через INTC
• Ввод/вывод общего назначения
— Индивидуально программируется как вход, выход или специальная функция
— 37 на 64 LQFP
— 64 на 100 LQFP
• 1 устройство eTimer общего назначения
— 6 таймеров, каждый с возможностью увеличения/уменьшения
— 16-битное разрешение, каскадные счетчики
— Квадратурное декодирование с флагом направления вращения
— Двойной буфер ввода и сравнение вывода
• Коммуникационные интерфейсы
— До 2 модулей LINFlex (1× ведущий/ведомый, 1× только ведущий)
— До 3 каналов DSPI с автоматической генерацией выбора чипа (до 8/4/4 выбора чипа)
Приложения изSPC5602PEF0MLH6R
• Один 10-битный аналого-цифровой преобразователь (АЦП)
— До 16 входных каналов (16 каналов на 100 LQFP и 12 каналов на 64 LQFP)
— Время преобразования < 1 мкс, включая время выборки при полной точности
— Программируемый кросс-триггерный блок (CTU)
— 4 аналоговых сторожевых таймера с возможностью прерывания
Экологические и экспортные классификацииSPC5602PEF0MLH6R
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
