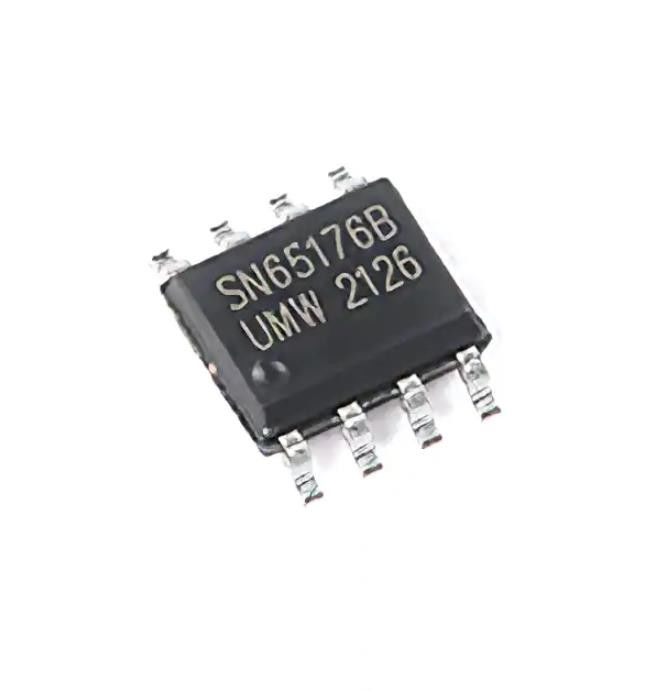

SN65176BDR Резисторы измерения тока Sop-8 Rs-485/Rs-422 Ics Rohs
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN65176BDR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип: | Приемопередатчик |
|---|---|---|---|
| Протокол: | RS422, RS485 | Количество водителей/приемников: | 1/1 |
| Дуплекс: | Половина | Гистерезис приемника: | 70 мВ |
| Напряжение тока - поставка: | 4.75V | 5.25V | Рабочая температура: | -40°C | 105°C (ЖИВОТИКИ) |
Характер продукции
SN65176BDR Резисторы измерения тока Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 Трансивер Половина RS422, RS485 8-SOP
Технические характеристикиSN65176BDR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Драйверы, ресиверы, трансиверы | |
| производитель | УМВ |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Тип | Трансивер |
| Протокол | РС422, РС485 |
| Количество драйверов/приемников | 1/1 |
| Дуплекс | Половина |
| Гистерезис приемника | 70 мВ |
| Скорость передачи данных | - |
| Напряжение - питание | 4,75 В ~ 5,25 В |
| Рабочая Температура | -40°C ~ 105°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 8-SOIC (0,154 дюйма, ширина 3,90 мм) |
| Пакет устройств поставщика | 8-СОП |
ОсобенностиSN65176BDR
• Соответствует стандарту EIA RS485 для передачи по многоточечной шине и совместим с RS-422.
• Вариант пакета Small Outline (SOIC) доступен для минимального места на плате.
• 22 нс задержки распространения драйвера.
• Одиночное питание +5В.
• Диапазон синфазных сигналов шины от −7 В до +12 В допускает разницу заземления ±7 В между устройствами на шине.
• Защита от перегрева.
• Высокий импеданс по отношению к шине с драйвером в состоянии TRI STATE или с отключенным питанием во всем диапазоне синфазных сигналов. Позволяет отключать питание неиспользуемых устройств на шине.
• Суммарный импеданс выхода драйвера и входа приемника меньше, чем нагрузка одного модуля RS485, что позволяет использовать до 32 приемопередатчиков на шине.
• Типичный гистерезис приемника 70 мВ.
Приложения изSN65176BDR
SN75176B / SN65176B — это высокоскоростной дифференциальный шинный/линейный трансивер TRI-STATE, разработанный в соответствии с требованиями стандарта EIA RS485 с расширенным синфазным диапазоном (от +12 В до −7 В) для многоточечной передачи данных.Кроме того, он совместим с
РС-422.Выходы драйвера и приемника имеют функцию TRI-STATE для выходов драйвера во всем синфазном диапазоне от +12В до -7В.Конфликты на шине или неисправности, вызывающие чрезмерное рассеивание мощности внутри устройства, обрабатываются схемой отключения при перегреве, которая переводит выходы драйвера в состояние высокого импеданса.Характеристики постоянного тока гарантируются при температуре от 0 до 70°C и диапазоне напряжения питания от 4,75 до 5,25 В.
Экологические и экспортные классификацииSN65176BDR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
