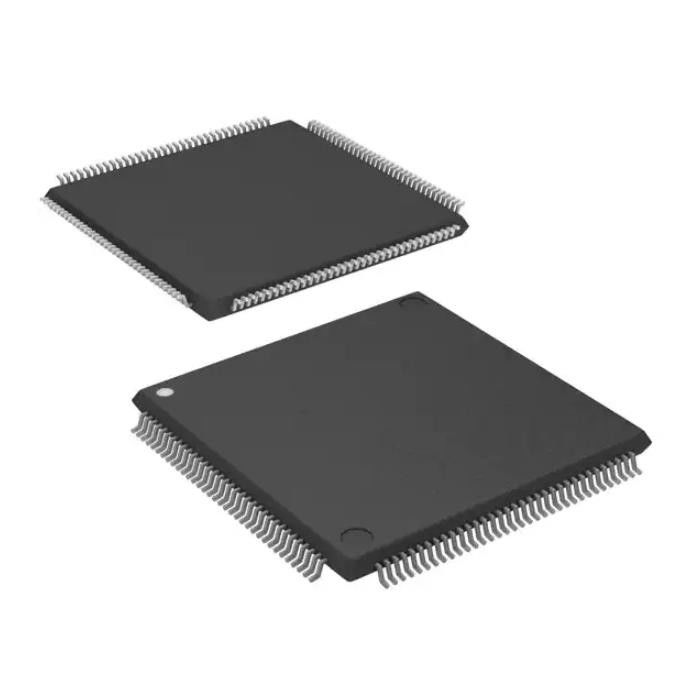

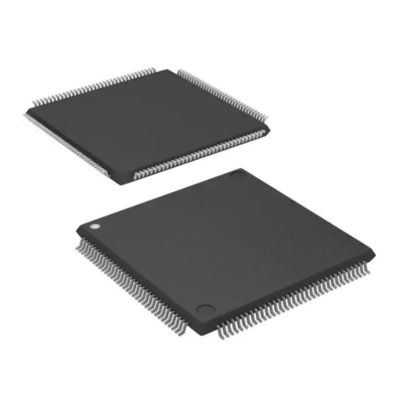

SAF-XC161CS-32F20F BB Токовые резисторы Ic Mcu 16bit 256kb Flash 144tqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BB SAF-XC161CS-32F20F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Технологии Infineon | Серия: | XC16x |
|---|---|---|---|
| упаковка: | Лента & вьюрок (TR) | Состояние продукта: | Устарелый |
| Digi-ключ Programmable: | Не подтверженный | Процессор ядра: | C166SV2 |
| Размер ядра: | шестнадцатиразрядный | Скорость: | 20MHz |
Характер продукции
Резисторы SAF-XC161CS-32F20F BB Current Sense Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 Микроконтроллер XC16x IC 16-разрядный 20 МГц 256 КБ (256K x 8) FLASH PG-TQFP-144-7
Технические характеристикиSAF-XC161CS-32F20F ББ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Инфинеон Технологии |
| Ряд | XC16x |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Устаревший |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | C166SV2 |
| Размер ядра | 16-битный |
| Скорость | 20 МГц |
| Связь | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Периферийные устройства | ШИМ, ВДТ |
| Количество входов/выходов | 99 |
| Размер памяти программы | 256 КБ (256 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 12К х 8 |
| Напряжение питания (Vcc/Vdd) | 2,35 В ~ 2,7 В |
| Преобразователи данных | А/Д 12x8/10b |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 144-ЛКФП |
| Пакет устройств поставщика | PG-TQFP-144-7 |
| Базовый номер продукта | САФ-XC161 |
ОсобенностиSAF-XC161CS-32F20F ББ
• Высокопроизводительный 16-разрядный ЦП с 5-этапным конвейером
– Время цикла инструкции 25 нс при тактовой частоте ЦП 40 МГц (выполнение за один цикл)
– 1-тактное умножение (16 × 16 бит), фоновое деление (32/16 бит) за 21 цикл
– 1-тактные инструкции умножения и накопления (MAC)
- Усовершенствованные средства манипулирования логическими битами
- Выполнение прыжка с нулевым циклом
– Дополнительные инструкции по поддержке HLL и операционных систем
– Проект на основе регистров с несколькими банками регистров переменных
– Поддержка быстрого переключения контекста с двумя дополнительными банками локальных регистров
– 16 Мбайт общего линейного адресного пространства для кода и данных
– 1024 байта встроенной области регистров специальных функций (совместимость с семейством C166)
• Система прерываний с 16 уровнями приоритета и 73 источниками, частота дискретизации до 50 нс
• 8-канальные средства передачи данных за один цикл, управляемые прерываниями, через периферийный контроллер событий (PEC), 24-битные указатели охватывают все адресное пространство
• Генерация тактовых импульсов с помощью встроенной PLL (коэффициенты 1:0,15 … 1:10) или с помощью предварительного делителя (коэффициенты 1:1 … 60:1)
• Встроенные модули памяти
– 2 Кбайт встроенной двухпортовой оперативной памяти (DPRAM)
– 4 Кбайт встроенной памяти данных SRAM (DSRAM)
– 6 Кбайт встроенной SRAM для программ/данных (PSRAM)
– 256 Кбайт встроенной памяти программ (флэш-память)
• Встроенные периферийные модули
– 12-канальный аналого-цифровой преобразователь с программируемым разрешением (10 или 8 бит) и временем преобразования (до 2,55 мкс или 2,15 мкс)
– Два 16-канальных блока захвата/сравнения общего назначения (32 контакта ввода/вывода)
– Многофункциональный таймер общего назначения с 5 таймерами
– Два синхронных/асинхронных последовательных канала (USART)
– Два высокоскоростных синхронных последовательных канала
– Встроенный интерфейс TwinCAN (активна версия 2.0B) с 32 объектами сообщений (Full CAN/Basic CAN) на двух узлах CAN и функциональностью шлюза
– Интерфейс шины IIC (10-битная адресация, 400 кбит/с) с 3 каналами (мультиплексирование)
– Встроенные часы реального времени, управляемые специальным генератором
• Режимы ожидания, сна и отключения питания с гибким управлением питанием
• Программируемый сторожевой таймер и сторожевой генератор
Приложения изSAF-XC161CS-32F20F ББ
Код заказа микроконтроллеров Infineon содержит точную ссылку на требуемый продукт.Этот код заказа идентифицирует:
• сама производная, т. е. ее набор функций, диапазон температур и напряжение питания.
• упаковка и вид доставки.Доступные коды заказа для XC161 см.
обратитесь к ответственному торговому представителю или местному дистрибьютору.
Примечание. Коды заказа для версий Mask-ROM определяются для каждого продукта после проверки соответствующего кода ROM.
Экологические и экспортные классификацииSAF-XC161CS-32F20F ББ
| АТРИБУТ | ОПИСАНИЕ |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
