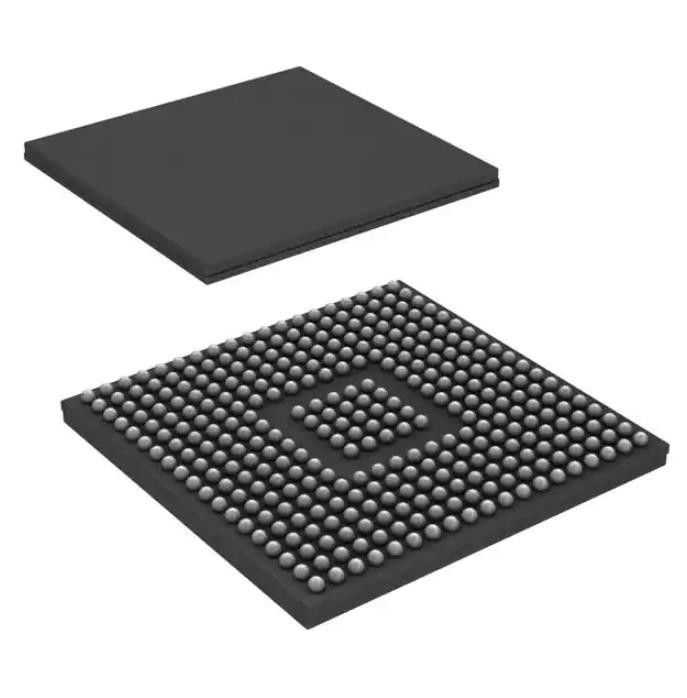

S5LS20216ASZWTQQ1 Микроконтроллер IC 16/32B 2MB FLASH 337NFBGA
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | S5LS20216ASZWTQQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Texas Instruments | Серия: | Автомобильный, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
|---|---|---|---|
| упаковка: | Поднос | Состояние продукта: | Не для новых дизайнов |
| Digi-ключ Programmable: | Не подтверженный | Процессор ядра: | ARM® Cortex®-R4F |
| Размер ядра: | 16/32-Bit | Скорость: | 160 МГц |
| Высокий свет: | S5LS20216ASZWTQQ1,337NFBGA Микроконтроллер IC,2MB Микроконтроллер IC |
||
Характер продукции
S5LS20216ASZWTQQ1 Токоизмерительные резисторы Ic Mcu 16/32b 2mb Flash 337nfbga
ARM® Cortex®-R4F Automotive, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R Микроконтроллер IC 16/32-бит 160 МГц 2 МБ (2M x 8) FLASH 337-NFBGA (16x16)
Технические характеристикиS5LS20216ASZWTQQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
| Упаковка | Поднос |
| Статус продукта | Не для новых дизайнов |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | ARM® Cortex®-R4F |
| Размер ядра | 16/32-бит |
| Скорость | 160 МГц |
| Связь | CANbus, EBI/EMI, LINbus, SCI, SPI, UART/USART |
| Периферийные устройства | ДМА, ПОР |
| Количество входов/выходов | 115 |
| Размер памяти программы | 2 МБ (2 М x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 160К х 8 |
| Напряжение питания (Vcc/Vdd) | 1,35 В ~ 1,65 В |
| Преобразователи данных | А/Д 24x12b |
| Тип генератора | Внешний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 337-ЛФБГА |
| Пакет устройств поставщика | 337-НФБГА (16x16) |
| Базовый номер продукта | S5LS20216 |
ОсобенностиS5LS20216ASZWTQQ1
• Высокопроизводительный автомобильный класс
Микроконтроллер для приложений, критически важных с точки зрения безопасности
- Двойные процессоры, работающие в режиме Lockstep
- ECC на флэш-памяти и SRAM
– Процессор и память BIST (встроенная самопроверка)
– Модуль сигнализации об ошибке (ESM) с выводом ошибки
• 32-разрядный RISC-процессор ARM® Cortex™-R4F
– Эффективная частота 1,6 DMIPS/МГц с 8-этапным конвейером
– Блок с плавающей запятой с одинарной/двойной точностью
– Блок защиты памяти (MPU)
– Открытая архитектура со сторонней поддержкой
• Рабочие характеристики
– Системная частота до 160 МГц
- Напряжение питания ядра (VCC): 1,5 В
– Напряжение питания ввода/вывода (VCCIO): 3,3 В
• Встроенная память
– 1 МБ или 2 МБ флэш-памяти с ECC
– 128 Кбайт или 160 Кбайт ОЗУ с ECC
• Несколько коммуникационных интерфейсов, включая
FlexRay, CAN и LIN
• Таймер NHET и 2x 12-разрядных АЦП
• Интерфейс внешней памяти (EMIF)
- 16-битные данные, 22-битный адрес, 4 выбора чипа
• Общая архитектура платформы TMS470/570
- Согласованная карта памяти в семье
– Таймер ОС прерывания в реальном времени (RTI)
– Модуль векторных прерываний (VIM)
– Циклическая проверка избыточности (CRC, 2 канала)
• Контроллер прямого доступа к памяти (DMA)
– 32 запроса DMA и 16 каналов/управление
Пакеты
– Контроль четности в памяти управляющих пакетов
– Выделенный блок защиты памяти (MPU)
• Частотно-модулированный нулевой контакт с фазовой синхронизацией
Модуль часов на основе петли (FMzPLL)
– Генератор и тактовый монитор PLL
• До 115 периферийных контактов ввода-вывода
– 16 выделенных GIO – 8 с внешними прерываниями
– Программируемые внешние часы (ECLK)
Приложения изS5LS20216ASZWTQQ1
Поддерживаемые пакеты
– 144-контактный Quad Flat Pack (PGE) [зеленый]
– 337-штырьковый массив шариковой сетки (ZWT) [зеленый]
• Ресурсы сообщества
– Онлайн-сообщество TI E2E™
Экологические и экспортные классификацииS5LS20216ASZWTQQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
