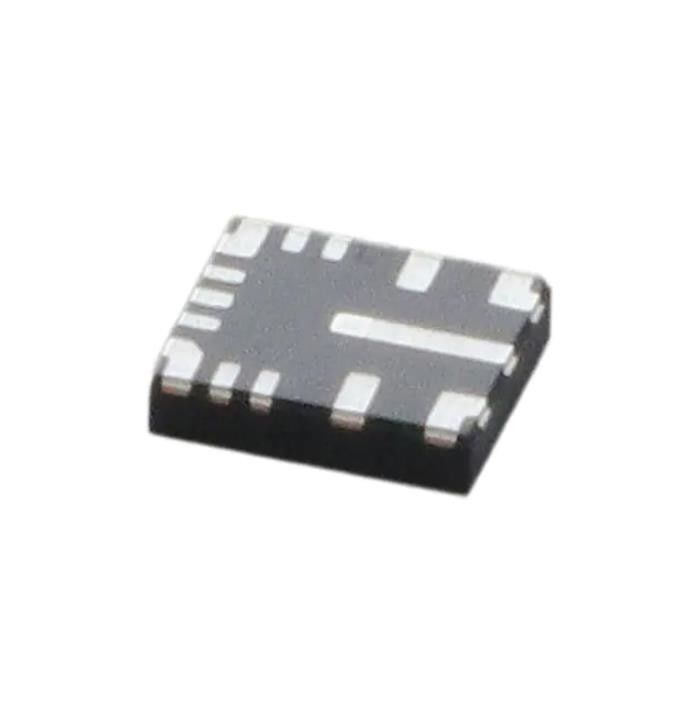

LMQ61460AASRJRR Промышленные диоды для телевизоров Smd 3–36 В, 6 A, низкий уровень 296-Lmq61460aasrjrrct-Nd
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LMQ61460AASRJRR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Топология: | Самец оленя | Тип выхода: | регулируемый |
|---|---|---|---|
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 3V |
| Напряжение тока - входной сигнал (Макс): | 36V | Напряжение тока - выход (минута/зафиксированный): | 1V |
| Напряжение тока - выход (Макс): | 34.2V | Текущий объем производства: | 6A |
Характер продукции
LMQ61460AASRJRR Промышленные диоды для телевизоров Smd 3–36 В, 6 A, низкий уровень 296-Lmq61460aasrjrrct-Nd
Понижающий импульсный регулятор IC, положительный, регулируемый, 1 В, 1 выход, 6 А, 14-VFQFN
Технические характеристикиLMQ61460AASRJRR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 3В |
| Напряжение - вход (макс.) | 36В |
| Напряжение - выход (мин./фикс.) | 1В |
| Напряжение - выход (макс.) | 34,2 В |
| Ток - Выход | 6А |
| Частота - переключение | 200 кГц ~ 2,2 МГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностный монтаж, смачиваемая поверхность |
| Пакет/кейс | 14-VFQFN |
| Пакет устройств поставщика | 14-ВКФН-HR (4x3,5) |
| Базовый номер продукта | LMQ61460 |
ОсобенностиLMQ61460AASRJRR
• Функциональная безопасность
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Оптимизирован для сверхнизких требований к электромагнитным помехам
– Пакет Hotrod™ сводит к минимуму количество звонков в коммутационном узле
– Внутренние шунтирующие конденсаторы снижают электромагнитные помехи
– Параллельный входной тракт минимизирует паразитную индуктивность
– Расширенный спектр снижает пиковые выбросы
– Регулируемое время нарастания коммутационного узла
• Разработан для тяжелых условий эксплуатации
– Поддерживает переходное напряжение 42 В
– Падение 0,4 В при нагрузке 4 А (типичное значение)
• Высокоэффективное преобразование мощности при всех нагрузках
– Ток холостого хода 7 мкА при 13,5 VIN, 3,3 VOUT
– КПД 90 % ЧИМ при 1 мА, 13,5 В, 5 В
– Низкое сопротивление MOSFET в открытом состоянии
• RDS_ON_HS = 41 мОм (типичное)
• RDS_ON_LS = 21 мОм (типичное)
• Опция внешнего смещения для повышения эффективности
• PIN-код, совместимый с:
– LM61460 (36 В, 6 А)
• Используйте модуль TPSM63606 для более быстрого выхода на рынок
ПриложенияизLMQ61460AASRJRR
• USB тип C
• Промышленный робот: плата процессора
• Промышленный ПК: одноплатный компьютер
• Контрольно-измерительные приборы
• Универсальные понижающие приложения с широким VIN
Экологические и экспортные классификацииLMQ61460AASRJRR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
