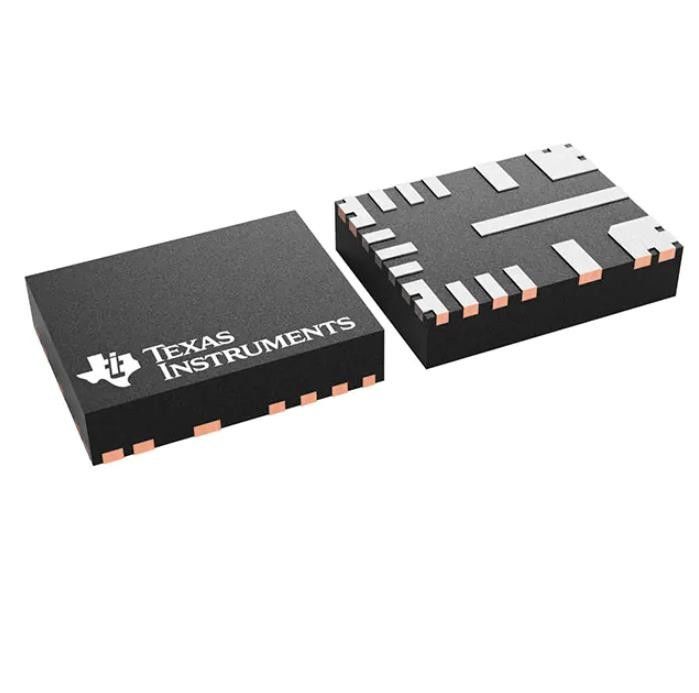

LM61480RPHR Диод для телевизоров Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM61480RPHR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Понижение |
|---|---|---|---|
| Выходная конфигурация: | Позитв | Топология: | Самец оленя |
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 3V | Напряжение тока - входной сигнал (Макс): | 36V |
Характер продукции
LM61480RPHR Диод для телевизоров Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Понижающий импульсный регулятор IC, положительный, регулируемый, 1 В, 1 выход, 8 А, 16-PowerVFQFN
Технические характеристики LM61480RPHR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 3В |
| Напряжение - вход (макс.) | 36В |
| Напряжение - выход (мин./фикс.) | 1В |
| Напряжение - выход (макс.) | 34,2 В |
| Ток - Выход | 8А |
| Частота - переключение | 400 кГц, 2,2 МГц, 200 кГц ~ 2,2 МГц |
| Синхронный выпрямитель | Нет |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 16-PowerVFQFN |
| Пакет устройств поставщика | 16-ВКФН-HR (4,5x3,5) |
ОсобенностиLM61480RPHR
• Функциональная безопасность
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Диапазон входного напряжения от 3 В до 36 В
• Выход RESET с фильтром и задержкой срабатывания
• Разработан для низких электромагнитных помех:
– EVM, соответствующий стандарту CISPR 11/32 класса B
– Настраиваемый по выводам расширенный спектр
– Регулируемое время нарастания узла SW
– Работа выше и ниже АМ-диапазона: контакты настраиваются на фиксированные частоты 400 кГц и 2,2 МГц или настраиваются в диапазоне от 200 кГц до 2,2 МГц.
- Симметричная распиновка с низким уровнем электромагнитных помех
– Режим легкой нагрузки настраивается с помощью контактов для постоянной частоты или частотно-импульсной модуляции (PFM)
• Высокоэффективное решение
– КПД 95 % для нагрузки 8 А
– Входной ток 5 мкА без нагрузки в автоматическом режиме
– Ток выключения <1 мкА (типовой)
• Высокая удельная мощность
– Встроенная компенсация, плавный пуск, ограничение тока, тепловое отключение и UVLO
– 4,5-мм × 3,5-мм корпус QFN со смачиваемой боковой поверхностью
ПриложенияизLM61480RPHR
• Промышленный транспорт
• Авионика
• Промышленный ПК
• ПЛК, DCS и PAC
• Полупроводниковое испытательное оборудование
Экологические и экспортные классификацииLM61480RPHR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Непригодный |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
