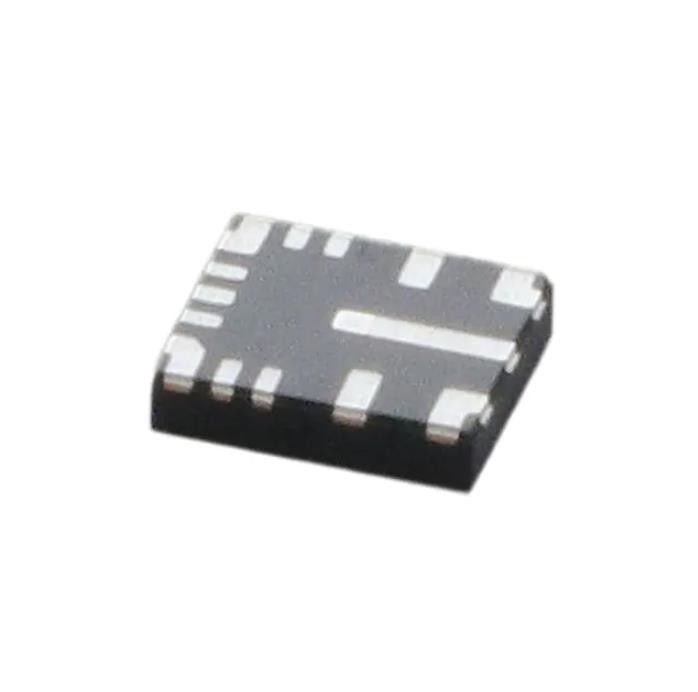

LM61460AASQRJRRQ1 Диод для телевизоров Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Материал для производства
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM61460AASQRJRRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Понижение |
|---|---|---|---|
| Выходная конфигурация: | Позитв | Топология: | Самец оленя |
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 3V | Напряжение тока - входной сигнал (Макс): | 36V |
Характер продукции
LM61460AASQRJRRQ1 Диод для телевизоров Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Материал для производства
Понижающий импульсный регулятор IC, положительный, регулируемый, 1 В, 1 выход, 6 А, 14-VFQFN
Технические характеристики LM61460AASQRJRRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 3В |
| Напряжение - вход (макс.) | 36В |
| Напряжение - выход (мин./фикс.) | 1В |
| Напряжение - выход (макс.) | 34,2 В |
| Ток - Выход | 6А |
| Частота - переключение | 200 кГц ~ 2 МГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностный монтаж, смачиваемая поверхность |
| Пакет/кейс | 14-VFQFN |
| Пакет устройств поставщика | 14-ВКФН-HR (4x3,5) |
| Базовый номер продукта | LM61460 |
ОсобенностиLM61460AASQRJRRQ1
• AEC-Q100 сертифицирован для автомобильного применения
– Температурный класс 1: от –40°C до +150°C, ТДж
• Функциональная безопасность
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Оптимизирован для сверхнизких требований к электромагнитным помехам
– Пакет Hotrod™ и параллельный входной тракт минимизируют звон коммутационного узла
– Расширенный спектр снижает пиковые выбросы
– Регулируемое время нарастания узла SW
• Предназначен для автомобильных приложений
– Поддерживает разгрузку автомобильной нагрузки 42 В
– Точность регулирования общей мощности ±1%
– VOUT регулируется от 1 В до 95% от VIN
– Падение 0,4 В при нагрузке 4 А (типичное значение)
• Высокоэффективное преобразование мощности при всех нагрузках
– Ток холостого хода 7 мкА при 13,5 VIN, 3,3 VOUT
– Эффективность ЧИМ 83 % при 1 мА, 13,5 VIN, 5 ВOUT
– Опция внешнего смещения для повышения эффективности
• Подходит для масштабируемых источников питания
- Pin совместим с:
• LM61440-Q1 (36 В, 4 А, регулируемый fSW)
• LM62440-Q1 (36 В, 4 А, фиксированный fSW)
• LMQ61460-Q1 (36 В, 6 А, внутренние конденсаторы)
ПриложенияизLM61460AASQRJRRQ1
• Автомобильная информационно-развлекательная система и кластер: головное устройство, медиацентр, USB-зарядка, дисплей.
• Автомобильный ADAS и кузовная электроника
Экологические и экспортные классификацииLM61460AASQRJRRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
