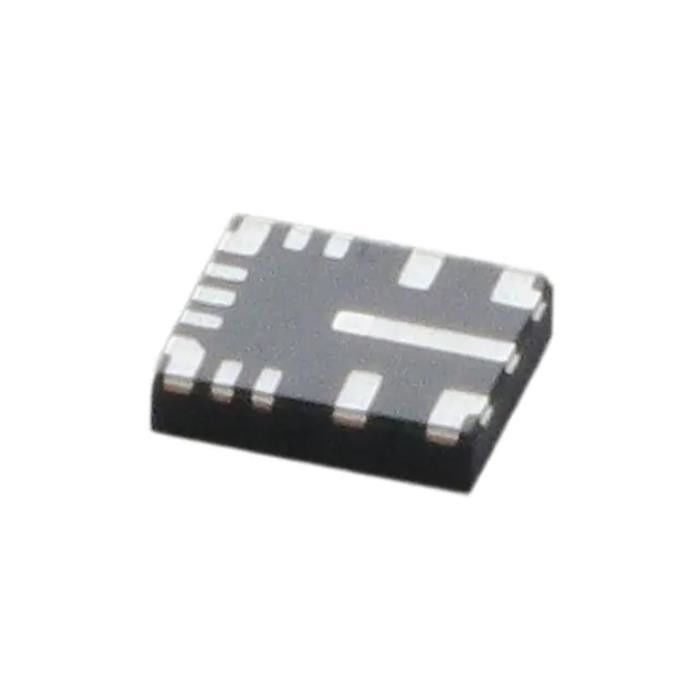

Материал продукции 296-Lm61460aanrjrrtr-Nd Lm61460aan Smd диода ТВ LM61460AANRJRR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM61460AANRJRR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Понижение |
|---|---|---|---|
| Выходная конфигурация: | Позитв | Топология: | Самец оленя |
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 3V | Напряжение тока - входной сигнал (Макс): | 36V |
Характер продукции
Материал продукции 296-Lm61460aanrjrrtr-Nd Lm61460aan Smd диода ТВ LM61460AANRJRR
Выход 1V 1 6A 14-VFQFN IC регулятора переключения самца оленя положительный регулируемый
Спецификации LM61460AANRJRR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Регуляторы напряжения тока - регуляторы переключения DC DC | |
| Mfr | Texas Instruments |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Функция | Понижение |
| Выходная конфигурация | Позитв |
| Топология | Самец оленя |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение тока - входной сигнал (минута) | 3V |
| Напряжение тока - входной сигнал (Макс) | 36V |
| Напряжение тока - выход (минута/зафиксированный) | 1V |
| Напряжение тока - выход (Макс) | 34V |
| Текущий объем производства | 6A |
| Частота - переключение | 200kHz | 2.2MHz |
| Одновременный выпрямитель тока | Да |
| Рабочая температура | -40°C | 150°C (TJ) |
| Устанавливать тип | Поверхностный держатель, Wettable фланк |
| Пакет/случай | 14-VFQFN |
| Пакет прибора поставщика | 14-VQFN-HR (4x3.5) |
| Низкопробный номер продукта | LM61460 |
ОСОБЕННОСТИ LM61460AANRJRR
• Функциональное Безопасност-способное
– Документация доступная помочь функциональному системному проектированию безопасности
• Оптимизированный для ультра низких требований к EMI
– Пакет Hotrod™ и путь параллельного входного сигнала уменьшить для того чтобы переключить звенеть узла
– Регулируемое время восхода узла SW
• Конструированный для надежных и изрезанных применений
– Переходные процессы поддержек 42-V
– точность суммарного производства ±1% регулированная
– VOUT регулируемое от 1 v к 95% VIN
– отключение 0.4-V с нагрузкой 4-A (типичной)
– Особенности защиты: термальное выключение, замыкание недонапряжения входного сигнала, предел цикл--цикла настоящий, предохранение от икоты короткое-citcuit
• Преобразование силы высокой эффективности на все нагрузки
– течение нулевой нагрузки 7-µA на 13,5 VIN, 3,3 VOUT
– Эффективность 83% PFM на 1-mA, 13,5 VIN, 5 VOUT
– Низкий MOSFET НА сопротивлении
• RDS_ON_HS = mΩ 41 (типичное)
• RDS_ON_LS = mΩ 21 (типичное)
– Внешний косой вариант для улучшенной эффективности
• Соответствующий для масштабируемых электропитаний
– Pin совместимый с:
• LM61440-Q1 (36 v, 4 a, регулируемое fSW)
• LM61440 (36 v, 4 a, регулируемое fSW)
• LMQ61460 (36 v, 6 a, внутренние крышки)
• Используйте модуль TPSM63606 на более быстрое время на реализацию
Применения LM61460AANRJRR
• Тип-C USB
• Промышленный робот: Доска C.P.U.
• Промышленный ПК: одноплатный компьютер
• Инструментирование теста и измерения
Классификации экологических & экспорта LM61460AANRJRR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 2 (1 год) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
