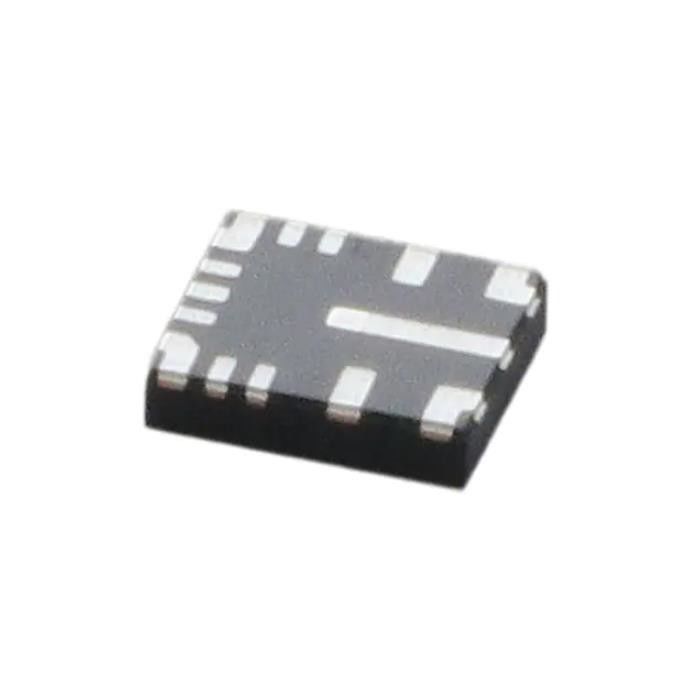

LM61440AANRJRR Телевизоры Diode Smd понижающий преобразователь 296-Lm61440aanrjrrtr-Nd
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM61440AANRJRR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| упаковка: | Лента & вьюрок (TR) | Состояние продукта: | Активный |
|---|---|---|---|
| Функция: | Понижение | Выходная конфигурация: | Позитв |
| Топология: | Самец оленя | Тип выхода: | регулируемый |
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 3V |
Характер продукции
LM61440AANRJRR Телевизоры Diode Smd понижающий преобразователь 296-Lm61440aanrjrrtr-Nd
Понижающий импульсный регулятор IC Положительный регулируемый 1V 1 Выход 4A 14-VFQFN
Технические характеристики LM61440AANRJRR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 3В |
| Напряжение - вход (макс.) | 36В |
| Напряжение - выход (мин./фикс.) | 1В |
| Напряжение - выход (макс.) | 34,2 В |
| Ток - Выход | 4А |
| Частота - переключение | 200 кГц ~ 2,2 МГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностный монтаж, смачиваемая поверхность |
| Пакет/кейс | 14-VFQFN |
| Пакет устройств поставщика | 14-ВКФН-HR (4x3,5) |
| Базовый номер продукта | LM61440 |
ОсобенностиLM61440AANRJRR
• Функциональная безопасность
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Оптимизирован для сверхнизких требований к электромагнитным помехам
– Пакет Hotrod™ и параллельный входной тракт минимизируют звон коммутационного узла
– Параллельный входной тракт минимизирует паразитную индуктивность
– Регулируемое время нарастания узла SW
• Разработан для надежных и тяжелых условий эксплуатации
– Поддерживает переходные процессы 42 В
– Точность регулирования общей мощности ±1%
– VOUT регулируется от 1 В до 95% от VIN
– Падение 0,3 В при нагрузке 3 А (типичное значение)
• Высокоэффективное преобразование мощности при всех нагрузках
– Ток холостого хода 7 мкА при 13,5 VIN, 3,3 VOUT
– Эффективность ЧИМ 83 % при 1 мА, 13,5 VIN, 5 ВOUT
– Низкое сопротивление MOSFET в открытом состоянии
• RDS_ON_HS = 41 мОм (типичное)
• RDS_ON_LS = 21 мОм (типичное)
– Опция внешнего смещения для повышения эффективности
• Подходит для масштабируемых источников питания
- Pin совместим с:
• LM61440-Q1 (36 В, 4 А, регулируемый fSW)
• LM61460 (36 В, 6 А, регулируемый fSW)
ПриложенияизLM61440AANRJRR
• USB тип C
• Промышленный робот: плата процессора
• Промышленный ПК: одноплатный компьютер
• Контрольно-измерительные приборы
Экологические и экспортные классификацииLM61440AANRJRR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
