LM5164QDDATQ1 Диод для телевизоров Smd 296-Lm5164qddatq1tr-Nd Ic Регулятор мощности
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5164QDDATQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Понижение |
|---|---|---|---|
| Выходная конфигурация: | Позитв | Топология: | Самец оленя |
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 6V | Напряжение тока - входной сигнал (Макс): | 100V |
Характер продукции
LM5164QDDATQ1 Диод для телевизоров Smd 296-Lm5164qddatq1tr-Nd Ic Регулятор мощности
Понижающий импульсный регулятор IC, положительный, регулируемый, 1,2 В, 1 выход, 1 А, 8-PowerSOIC (0,154 дюйма, ширина 3,90 мм)
Технические характеристики LM5164QDDATQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 6В |
| Напряжение - вход (макс.) | 100В |
| Напряжение - выход (мин./фикс.) | 1,2 В |
| Напряжение - выход (макс.) | 100В |
| Ток - Выход | 1А |
| Частота - переключение | до 1МГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |

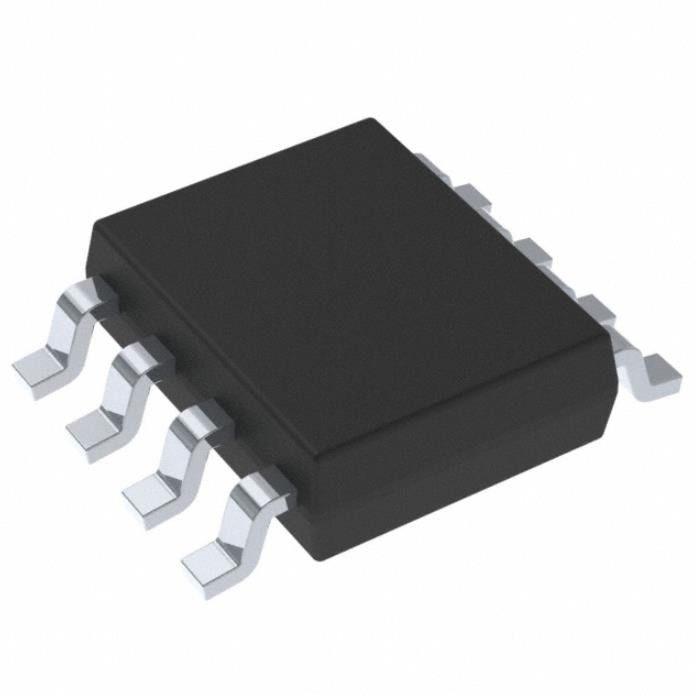

| Пакет/кейс | 8-PowerSOIC (0,154", ширина 3,90 мм) |
| Пакет устройств поставщика | 8-SO PowerPad |
| Базовый номер продукта | LM5164 |
ОсобенностиLM5164QDDATQ1
• Соответствует стандарту AEC-Q100 для автомобильных приложений.
– Температурный класс устройства 1: от –40°C до +125°C, диапазон температур окружающей среды
• Разработан для надежных и тяжелых условий эксплуатации
– Широкий диапазон входного напряжения от 6 В до 100 В
– Диапазон температур перехода: от –40°C до +150°C
– Фиксированный внутренний таймер плавного пуска на 3 мс
– Защита от пикового и минимального тока
– Вход УФЛО и тепловая защита от отключения
• Подходит для масштабируемых автомобильных источников питания
– Низкое минимальное время включения и выключения 50 нс
– Регулируемая частота коммутации до 1 МГц
– Эмуляция диода для высокой эффективности при малой нагрузке
– Входной ток покоя 10,5 мкА без нагрузки
– Ток покоя отключения 3 мкА
– Оптимизирован для стандарта электромагнитных помех CISPR 25
• Интеграция уменьшает размер и стоимость решения
– Архитектура управления режимом COT
– Встроенный понижающий переключатель NFET с сопротивлением 0,725 Ом поддерживает широкий диапазон рабочих циклов
– Встроенный синхронный выпрямитель 0,34 Ом NFET устраняет необходимость в использовании внешнего диода Шоттки
– Внутреннее опорное напряжение 1,2 В
– Нет компонентов компенсации контура
– Внутренний стабилизатор смещения VCC и загрузочный диод
• Создайте индивидуальный дизайн с помощью конструктора WEBENCH® Power Designer.
ПриложенияизLM5164QDDATQ1
• 48-вольтовые автомобильные блоки питания смещения мягкого гибрида для ЭБУ.
• Автомобильные DC/DC преобразователи
• Автомобильные компрессоры HVAC и нагреватели PTC
Экологические и экспортные классификацииLM5164QDDATQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
