LM5156QDSSRQ1 Диод для телевизоров Smd 296-Lm5156qdssrq1tr-Nd
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5156QDSSRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Texas Instruments | Серия: | Автомобильный, AEC-Q100 |
|---|---|---|---|
| упаковка: | Лента & вьюрок (TR) | Состояние продукта: | Активный |
| Тип выхода: | Водитель транзистора | Функция: | Повысительный, повысительный/понижение |
| Выходная конфигурация: | Позитв | Топология: | Повышение, Обратный ход, SEPIC |
Характер продукции
LM5156QDSSRQ1 Диод для телевизоров Smd 296-Lm5156qdssrq1tr-Nd
Boost, Flyback, SEPIC Регулятор с положительным выходом Повышающий, повышающий/понижающий DC-DC контроллер IC 12-WSON (3x2)
Технические характеристики LM5156QDSSRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Коммутационные контроллеры постоянного тока постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вверх, шаг вверх/вниз |
| Выходная конфигурация | Положительный |
| Топология | Повышение, Обратный ход, SEPIC |
| Количество выходов | 1 |
| Выходные фазы | 1 |
| Напряжение питания (Vcc/Vdd) | 3,5 В ~ 60 В |
| Частота - переключение | 100 кГц ~ 2,2 МГц |
| Рабочий цикл (макс.) | 93% |
| Синхронный выпрямитель | Нет |
| Синхронизация часов | Да |
| Последовательные интерфейсы | - |
| Особенности управления | Ограничение тока, включение, управление частотой, питание в норме, плавный пуск |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |

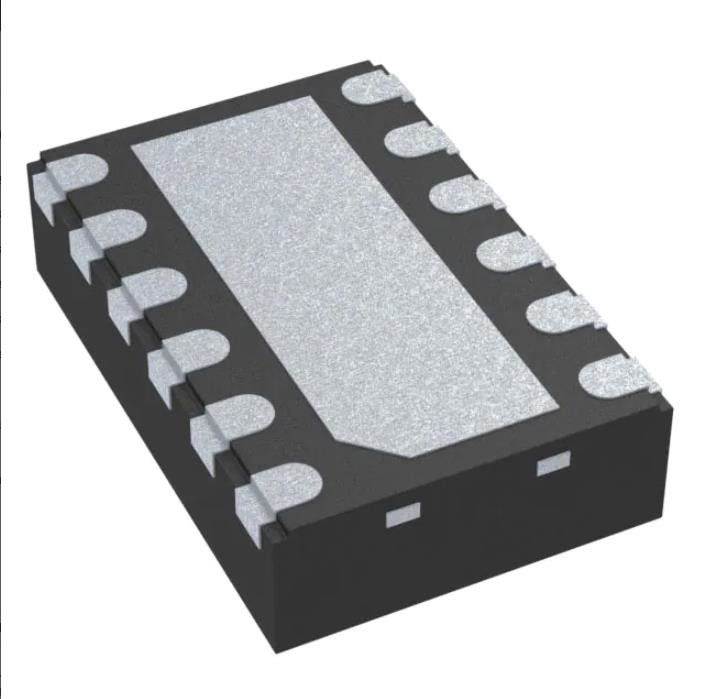

| Пакет/кейс | 12-WFDFN Открытая площадка |
| Пакет устройств поставщика | 12-ВСОН (3x2) |
| Базовый номер продукта | LM5156 |
ОсобенностиLM5156QDSSRQ1
• AEC-Q100 сертифицирован для автомобильного применения
– Температурный класс 1: от –40°C до +125°C TA
• Функциональная безопасность
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Подходит для автомобильных аккумуляторов с широким входным рабочим диапазоном.
– от 3,5 В до 60 В Рабочий диапазон (65 В абс. макс.)
– от 2,97 В до 16 В, когда BIAS = VCC
– Минимальное добавочное напряжение питания 1,5 В при BIAS ≥ 3,5 В
– Входная защита от переходных процессов до 65 В
- Минимальный разряд батареи
• Низкий ток отключения (IQ ≤ 2,6 мкА)
• Низкий рабочий ток (IQ ≤ 490 мкА)
• Небольшой размер решения и низкая стоимость
– Максимальная частота коммутации 2,2 МГц
– 12-контактный корпус WSON (3 мм × 2 мм) со смачиваемыми боковыми сторонами
– Встроенный усилитель ошибки позволяет регулировать первичную сторону без оптопары (обратноходовая связь)
– Минимальный недолет при прокручивании (применение старт-стоп)
• Снижение электромагнитных помех
– Выбор двойного случайного расширения спектра
- Бессвинцовая упаковка
• Более высокая эффективность при малом рассеивании мощности
– порог ограничения тока с точностью 100 мВ ±7%
– Сильный стандартный драйвер MOSFET с пиковым током 1,5 А
– Поддерживает внешнее питание VCC
• Избегайте помех и перекрестных помех в диапазоне AM
– Дополнительная синхронизация часов
– Динамически программируемая частота переключения от 100 кГц до 2,2 МГц
• Встроенные функции защиты
– Постоянное ограничение пикового тока по входному напряжению
– Опциональная защита от перегрузок в режиме икоты (см. Таблицу сравнения устройств)
– Программируемая линия УВЛО
- защита от ОВП
– Тепловое отключение
• Точная погрешность обратной связи ±1%
• Программируемая дополнительная компенсация наклона
• Регулируемый плавный пуск
• Индикатор PGOOD
• Создайте индивидуальную конструкцию, используя LM5156x-Q1 с конструктором мощности WEBENCH®.
ПриложенияизLM5156QDSSRQ1
• Автомобильные аккумуляторы на 12 В или 24 В.
• Автостарт-стоп приложение
• Высоковольтный источник питания LiDAR
• Обратноходовой сигнал с несколькими выходами без оптопары
• Питание светодиодов задних фонарей автомобилей.
• Широкий входной усилитель, SEPIC, обратноходовой силовой модуль
• Бустер с питанием от батареи, SEPIC, обратная связь
Экологические и экспортные классификацииLM5156QDSSRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Непригодный |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
