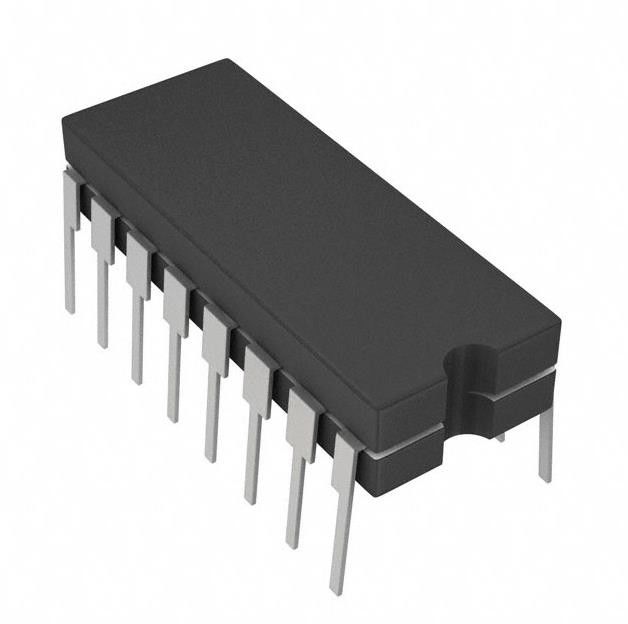

DG403AK Интегральная схема IC Переключатель 2:1 30Ohm 16-CDIP 2 Circuit
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DG403AK |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Цепь мультиплексора/демультиплексора: | 2:1 | Сопротивление На-государства (Макс): | 30Ohm |
|---|---|---|---|
| Соответствовать Канал-к-канала (Δ Рон): | 500mOhm | Напряжение тока - поставка, одиночная (V+): | 10V | 30V |
| Напряжение тока - поставка, двойная (V±): | ±4.5V | 20V | Время переключателя (тонна, франт) (Макс): | 150ns, 100ns |
| Впрыска обязанности: | 10pc | Емкость канала (CS (), CD ()): | 12pF, 12pF |
| Количество цепей: | 2 | ||
Характер продукции
DG403AK Интегральная схема IC Переключатель 2:1 30Ohm 16-CDIP 2 Circuit
IC SWITCH SPDT X 2 30OHM 16CDIP
Технические характеристикиДГ403АК
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Аналоговые коммутаторы, мультиплексоры, демультиплексоры | |
| производитель | Analog Devices Inc./Maxim Integrated |
| Ряд | - |
| Упаковка | Трубка |
| Статус продукта | Устаревший |
| Цепь переключателя | SPDT |
| Схема мультиплексора/демультиплексора | 2:01 |
| Количество цепей | 2 |
| Сопротивление в открытом состоянии (макс.) | 30 Ом |
| Сопоставление каналов друг с другом (ΔRon) | 500мОм |
| Напряжение питания, одиночное (В+) | 10В ~ 30В |
| Напряжение питания, двойное (В±) | ±4,5 В ~ 20 В |
| Время переключения (Ton, Toff) (макс.) | 150 нс, 100 нс |
| -3дБ пропускная способность | - |
| Инъекция заряда | 10 пС |
| Емкость канала (CS(выкл.), CD(выкл.)) | 12пФ, 12пФ |
| Ток - утечка (IS(off)) (макс.) | 250 пА |
| перекрестные помехи | -90 дБ при 1 МГц |
| Рабочая Температура | -55°C ~ 125°C (ТА) |
| Тип крепления | Сквозное отверстие |
| Пакет/кейс | 16-CDIP (0,300", 7,62 мм) |
| Пакет устройств поставщика | 16-КРИС |
| Базовый номер продукта | ДГ403 |
ФункцииизДГ403АК
Количество цепей: 2
Сопротивление в открытом состоянии (макс.): 30 Ом
Межканальное согласование (ΔRon): 500 мОм
Напряжение питания, одиночное (В+): 10 В ~ 30 В
Напряжение питания, двойное (В ±): ± 4,5 В ~ 20 В
Время переключения (Ton, Toff) (макс.): 150 нс, 100 нс
Экологические и экспортные классификацииизДГ403АК
| АТРИБУТ | ОПИСАНИЕ |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
