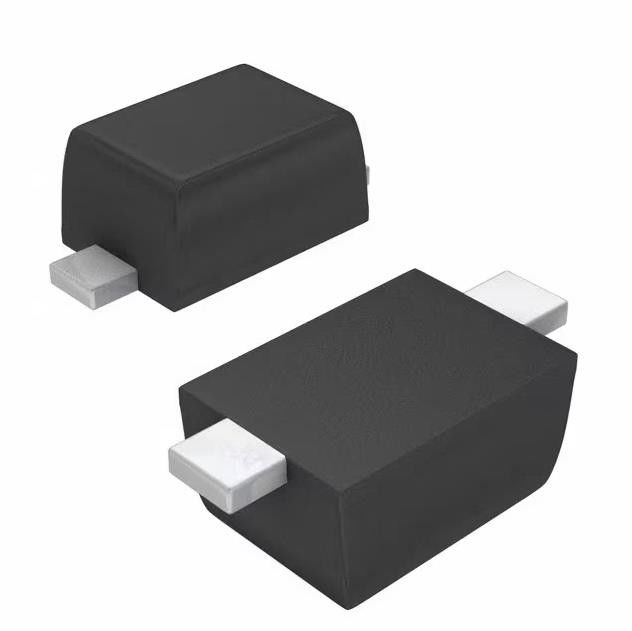

SDM20U40-7 Диод 40 В 250 мА для поверхностного монтажа SOD-523 Быстрое восстановление
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SDM20U40-7 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - обратный DC (Vr) (Макс): | 40 v | Настоящий - выпрямленное среднее (Io): | 250mA |
|---|---|---|---|
| Напряжение тока - переднее (Vf) (Макс) @ если: | 600 mV @ 200 мам | Скорость: | Быстрое =< 500ns спасения, > 200mA (Io) |
| Обратное время восстановления (trr): | 10 ns | Настоящий - обратная утечка @ Vr: | µA 5 @ 30 v |
| Емкость @ Vr, f: | 50pF @ 0V, 1MHz | Рабочая температура - соединение: | -65°C | 125°C |
Характер продукции
SDM20U40-7 Диод 40 В 250 мА для поверхностного монтажа SOD-523 Быстрое восстановление
Диод 40 В 250 мА для поверхностного монтажа SOD-523
Технические характеристики СДМ20У40-7
| ТИП | ОПИСАНИЕ |
| Категория | Дискретные полупроводниковые продукты |
| Диоды | |
| Выпрямители | |
| Одиночные диоды | |
| производитель | Диоды Инкорпорейтед |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Активный |
| Технологии | Шоттки |
| Напряжение обратного постоянного тока (Vr) (макс.) | 40 В |
| Текущий - средний выпрямленный (Io) | 250 мА |
| Напряжение - прямое (Vf) (макс.) при Если | 600 мВ при 200 мА |
| Скорость | Быстрое восстановление = < 500 нс, > 200 мА (Io) |
| Время обратного восстановления (trr) | 10 нс |
| Ток - обратная утечка при Vr | 5 мкА при 30 В |
| Емкость @ Vr, Ф | 50 пФ при 0 В, 1 МГц |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | СК-79, СОД-523 |
| Пакет устройств поставщика | СОД-523 |
| Рабочая температура — соединение | -65°С ~ 125°С |
| Базовый номер продукта | СДМ20 |
ФункцииизСДМ20У40-7
Низкое прямое падение напряжения
Конструкция защитного кольца для защиты от переходных процессов
Незначительное время обратного восстановления
Низкая обратная емкость
Ультракомпактный корпус для поверхностного монтажа
Полностью не содержит свинца и полностью соответствует требованиям RoHS (Примечания 1 и 2)
Без галогенов и сурьмы.«Зеленое» устройство (Примечание 3)
Эта часть соответствует стандартам JEDEC (как ссылки в AEC-Q) для высокой надежности.
Деталь, совместимая с автомобилестроением, доступна в отдельном листе технических данных (SDM20U40Q)
Механические данные изСДМ20У40-7
Пакет: SOD523
Материал упаковки: литьевой пластик, «зеленый» литьевой компаунд.Классификация воспламеняемости UL 94V-0
Чувствительность к влаге: Уровень 1 в соответствии с J-STD-020
Клеммы: бессвинцовое покрытие (матовое оловянное покрытие).Возможность пайки в соответствии с MIL-STD-202, метод 208
Полярность: катодная полоса
Вес: 0,002 грамма (приблизительно)
Экологические и экспортные классификацииизСДМ20У40-7
АТРИБУТ ОПИСАНИЕ Статус RoHS Соответствует ROHS3 Уровень чувствительности к влаге (MSL) 1 (неограниченно) ДОСТИЖЕНИЕ Статус REACH Не затронуто ECCN EAR99
