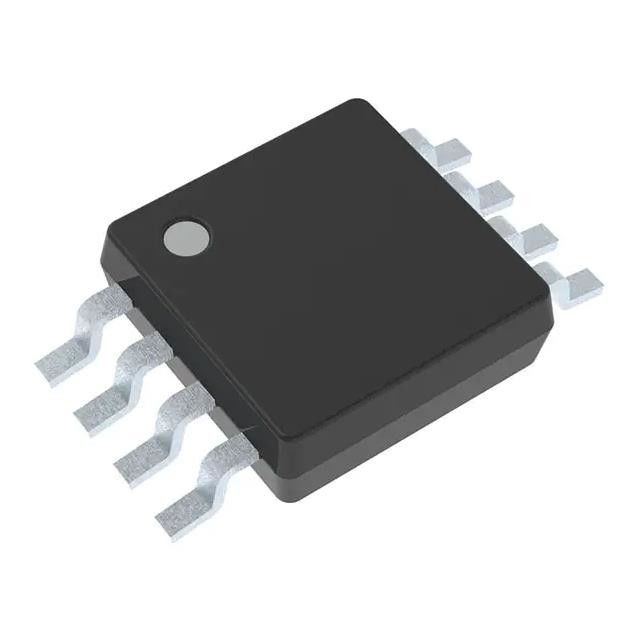

Обломок цепи 24Mbps переводчика уровня напряжения тока TCA9406DCUR 8-VSSOP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TCA9406DCUR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество цепей: | 1 | Каналы в цепь: | 2 |
|---|---|---|---|
| Напряжение тока - VCCA: | 1,65 V | 3,6 V | Напряжение тока - VCCB: | 2,3 V | 5,5 V |
| Тип выхода: | Открытый сток | Тариф данных: | 24Mbps |
| Рабочая температура: | -40°C | 85°C (ЖИВОТИКИ) | Пакет прибора поставщика: | 8-VSSOP |
Характер продукции
Обломок цепи 24Mbps переводчика уровня напряжения тока TCA9406DCUR 8-VSSOP
Канал 24Mbps 8-VSSOP цепи 2 переводчика уровня напряжения тока двухнаправленный 1
Спецификации TCA9406DCUR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Логика | |
| Переводчики, ровные сдвигатели | |
| Mfr | Texas Instruments |
| Серия | TCA |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Состояние продукта | Активный |
| Тип переводчика | Уровень напряжения тока |
| Тип канала | Двухнаправленный |
| Количество цепей | 1 |
| Каналы в цепь | 2 |
| Напряжение тока - VCCA | 1,65 V | 3,6 V |
| Напряжение тока - VCCB | 2,3 V | 5,5 V |
| Входной сигнал | - |
| Выходной сигнал | - |
| Тип выхода | Открытый сток |
| Тариф данных | 24Mbps |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Особенности | Воспринимать Автоматическ-направления |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 8-VFSOP (0,091", ширина 2.30mm) |
| Пакет прибора поставщика | 8-VSSOP |
| Низкопробный номер продукта | TCA9406 |
Особенности TCA9406DCUR
• двухнаправленный переводчик 2-Bit для линий SDA и SCL в применениях I2C
• Обеспечивает двухнаправленный перевод напряжения тока без Pin направления
• Высокоимпедансный выход SCL_A, SDA_A, SCL_B, SDA_B прикалывает когда OE = низко или VCC = 0 v
• Внутренний резистор 10 kΩ Pullup на всех штырях SDA и SCL
• 1,65 v до 3,6 v на порте и 2,3 v к 5,5 v на порте b (≤ VCCB VCCA)
• VCC особенность изоляции: Если любой входной сигнал VCC на GND, то оба порта в высокоимпедансном государстве
• Отсутствие Sequencing электропитания необходимого: Или VCCA или VCCB можно поднимать рывком сперва
• Низкое Ioff µA 2 когда или VCCA или VCCB = 0 v
• Входной сигнал OE можно связать сразу к VCCA или проконтролировать GPIO
• Представление захвата превышает 100 мам согласно с JESD 78, класс II
• Предохранение от ESD превышает JESD 22
– Порт
– модель Человеческ-тела 2500-V (A114-B)
– модель машины 250-V (A115-A)
– модель Поручать-прибора 1500-V (C101)
– Порт b
– модель Человеческ-тела 8-kV (A114-B)
– модель машины 250-V (A115-A)
– модель Поручать-прибора 1500-V (C101)
Применения TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Классификации экологических & экспорта TCA9406DCUR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
