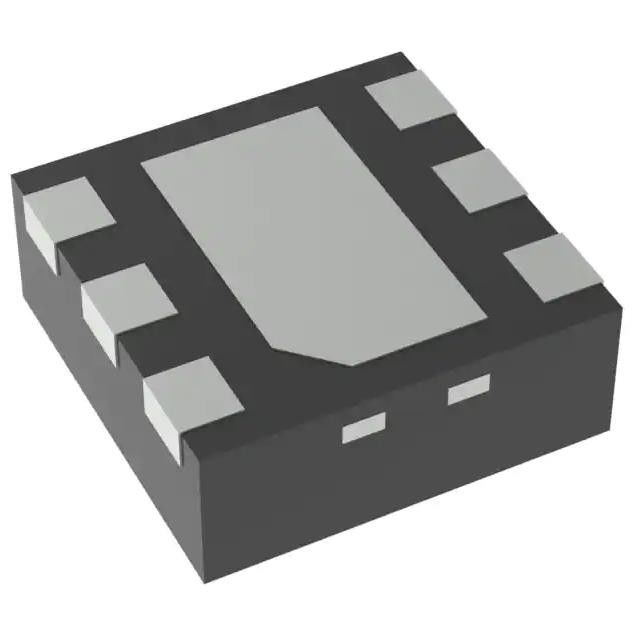

Обломок интегральной схемы ТПС78230ДРВР линейный 3в 150ма 6всон Рег
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS78230DRVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Выходная конфигурация: | Позитв |
|---|---|---|---|
| Тип выхода: | Зафиксированный | Текущий объем производства: | 150mA |
| Напряжение тока - входной сигнал (Макс): | 5.5V | Напряжение тока - выход (минута/зафиксированный): | 3V |
| Настоящий - спокойный (Iq): | µA 1,3 | Отключение напряжения тока (Макс): | 0.25V @ 150mA |
Характер продукции
ТПС78230ДРВРИнтегральная микросхемаReg Linear 3v 150ma 6wson
ИС линейного регулятора напряжения, положительный фиксированный, 1 выход, 150 мА, 6-WSON (2x2)
Технические характеристики ТПС78230ДРВР
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - линейные | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Выходная конфигурация | Положительный |
| Тип выхода | Зафиксированный |
| Количество регуляторов | 1 |
| Напряжение - вход (макс.) | 5,5 В |
| Напряжение - выход (мин./фикс.) | 3В |
| Напряжение - выход (макс.) | - |
| Падение напряжения (макс.) | 0,25 В при 150 мА |
| Ток - Выход | 150 мА |
| Текущий - Спокойный (Iq) | 1,3 мкА |
| Ток - подача (макс.) | 8 мкА |
| PSRR | 40 дБ ~ 15 дБ (10 Гц ~ 1 кГц) |
| Особенности управления | Давать возможность |
| Особенности защиты | Перегрузка по току, перегрев, обратная полярность |
| Рабочая Температура | -40°С ~ 125°С |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | Открытая площадка 6-WDFN |
| Пакет устройств поставщика | 6-WSON (2x2) |
| Базовый номер продукта | ТПС78230 |
ОсобенностиТПС78230ДРВР
• Низкий IQ: 500 нА
• 150-мА, регулятор с малым падением напряжения
• Диапазон входного напряжения: от 2,2 В до 5,5 В.
• Low Dropout при 25°C, 130 мВ при 150 мА
• Малый сброс при 85°C, 175 мВ при 150 мА
• Точность 3% по нагрузке, линии и температуре
• Стабильный с керамическим конденсатором 1,0 мкФ
• Термическое отключение и защита от перегрузки по току
• Контакт включения, совместимый с логическим уровнем CMOS
• Доступен в исполнении DDC (TSOT23-5) или DRV (2 мм x 2 дюйма).мм СОН-6) Пакеты
ПрименениеТПС78230ДРВР
• Приложения TI MSP430 для подключения
• Беспроводные телефоны и смартфоны
• Mp3-плееры
• Портативные устройства с батарейным питанием
Экологические и экспортные классификацииТПС78230ДРВР
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
