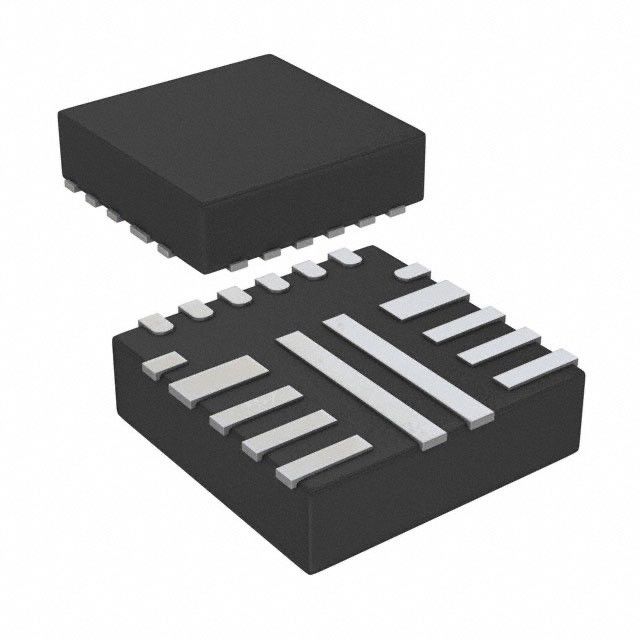

Adj 12a 18vqfn самца оленя Reg Ic обломока интегральной схемаы TPS56C215RNNR
Подробная информация о продукте:
Место происхождения: | первоначальный |
Фирменное наименование: | Original |
Сертификация: | Original |
Номер модели: | TPS56C215RNNR |
Оплата и доставка Условия:
Количество мин заказа: | 1 |
---|---|
Цена: | negotiation |
Упаковывая детали: | Коробка коробки |
Время доставки: | дни 1-3working |
Условия оплаты: | T/T |
Поставка способности: | 100 000 |
Подробная информация |
|||
Состояние продукта: | Активный | Функция: | Понижение |
---|---|---|---|
Выходная конфигурация: | Позитв | Топология: | Самец оленя |
Тип выхода: | регулируемый | Количество выходов: | 1 |
Напряжение тока - входной сигнал (минута): | 4.5V | Напряжение тока - входной сигнал (Макс): | 17V |
Характер продукции
Спецификации TPS56C215RNNR
ТИП | ОПИСАНИЕ |
Категория | Интегральные схемаы (ICs) |
Управление силы (PMIC) | |
Регуляторы напряжения тока - регуляторы переключения DC DC | |
Mfr | Texas Instruments |
Серия | SWIFT™, D-CAP2™, эко--Mode™ |
Пакет | Лента & вьюрок (TR) |
Раскроенная лента (CT) | |
Состояние продукта | Активный |
Функция | Понижение |
Выходная конфигурация | Позитв |
Топология | Самец оленя |
Тип выхода | Регулируемый |
Количество выходов | 1 |
Напряжение тока - входной сигнал (минута) | 4.5V |
Напряжение тока - входной сигнал (Макс) | 17V |
Напряжение тока - выход (минута/зафиксированный) | 0.6V |
Напряжение тока - выход (Макс) | 5.5V |
Текущий объем производства | 12A |
Частота - переключение | 400kHz, 800kHz, 1.2MHz |
Рабочая температура | -40°C | 125°C (TJ) |
Устанавливать тип | Поверхностный держатель |
Пакет/случай | 18-VFQFN |
Пакет прибора поставщика | 18-VQFN-HR (3.5x3.5) |
Низкопробный номер продукта | TPS56C215 |
Особенности TPS56C215RNNR
• Интегрированное mΩ 13,5 и 4,5 MOSFETs mΩ
• Поддерживает 12-A непрерывное IOUT
• запуск 4.5-V без внешнего смещения 5.0-V
• напряжение тока ссылки 0.6-V ±-1% через полное
диапазон температур
• 0.6-V к ряду напряжения тока выхода 5.5-V
• Поддерживает керамические конденсаторы выхода
• Режим контроля D-CAP3TM для быстрого переходного ответа
• Дискретный, который принудили непрерывный режим кондукции
(FCCM) для туго пульсации или автомобиля напряжения тока выхода
прыгая Эко-режим для высокой эффективности легкой нагрузки
• Дискретное FSW 400 КГц, 800 КГц, и 1,2 MHz
• Монотонный запуск в пре-пристрастные выходы
• 2 регулируемых настоящих установки предела с икотой re
начало
• Опционное внешнее смещение 5-V для увеличенной эффективности
• Регулируемое мягкое начало с дефолтом 1 начало госпожи мягкое
время
• – 40°C к работая температуре соединения 150°C
• Небольшие 3,5 mm x 3,5 пакет mm HotRodTM QFN
• Поддержанный на инструменте для конструирования WEBENCH®
Применения TPS56C215RNNR
• Сервер, облак-вычисляя, хранение
• Телекоммуникации и сеть, пункт--нагрузка (ПОЛИТИК)
• IPCs, автоматизация фабрики, PLC, измерение теста • Лидирующее DTV
Классификации экологических & экспорта TPS56C215RNNR
АТРИБУТ | ОПИСАНИЕ |
Состояние RoHS | ROHS3 уступчивое |
Уровень чувствительности влаги (MSL) | 2 (1 год) |
Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
