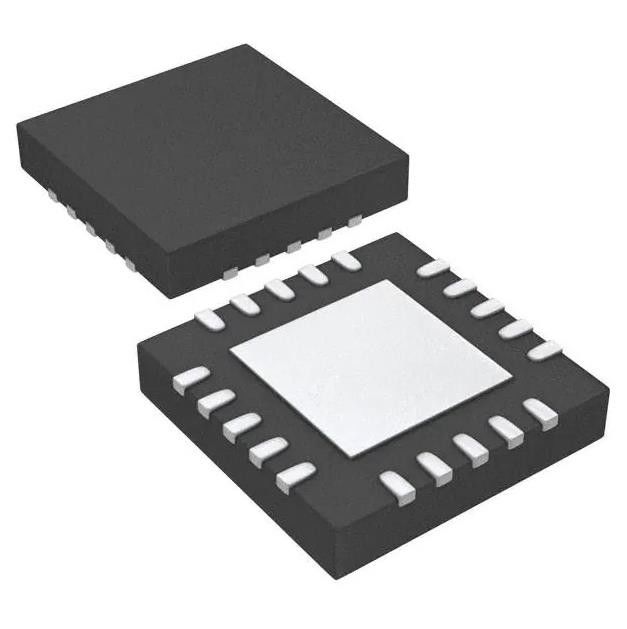

TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Линейный регулятор напряжения
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS7A8300RGWR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Выходная конфигурация: | Позитв | Тип выхода: | Регулируемый/Programmable |
|---|---|---|---|
| Количество регуляторов: | 1 | Напряжение тока - входной сигнал (Макс): | 6.5V |
| Напряжение тока - выход (минута/зафиксированный): | 0.8V | Напряжение тока - выход (Макс): | 0.2V @ 2A |
| Текущий объем производства: | 2A | ||
Характер продукции
TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Линейный регулятор напряжения
ИС линейного регулятора напряжения Положительный регулируемый/программируемый 1 выход 2A 20-VQFN (5x5)
Технические характеристикиТПС7А8300РГВР
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - линейные | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Активный |
| Выходная конфигурация | Положительный |
| Тип выхода | Регулируемый/программируемый |
| Количество регуляторов | 1 |
| Напряжение - вход (макс.) | 6,5 В |
| Напряжение - выход (мин./фикс.) | 0,8 В |
| Напряжение - выход (макс.) | 5В |
| Падение напряжения (макс.) | 0,2 В при 2 А |
| Ток - Выход | 2А |
| Текущий - Спокойный (Iq) | 4 мА |
| Ток - подача (макс.) | 5 мА |
| PSRR | 40 дБ (1 МГц) |
| Особенности управления | Включить, Power Good, Плавный пуск |
| Особенности защиты | Блокировка перегрузки по току, перегреву, пониженному напряжению (UVLO) |
| Рабочая Температура | -40°C ~ 125°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 20-VQFN открытая прокладка |
| Пакет устройств поставщика | 20-ВКФН (5х5) |
| Базовый номер продукта | ТПС7А8300 |
ОсобенностиТПС7А8300РГВР
•Сверхнизкое падение напряжения: максимум 125 мВ при 2 А
•Шум выходного напряжения: 6 мкВRMs
•Подавление пульсаций источника питания:
- 40 дБ на частоте 1 МГц. Диапазон входного напряжения:
- Без смещения: от 1,4 В до 6,5 В
- Со смещением: от 1,1 В до 6,5 В Два режима выходного напряжения:
- Версия ANY-OUTTM (программируемая пользователем)
Вывод через компоновку печатной платы):
- Внешний резистор не требуется
- Диапазон выходного напряжения: от 0,8 В до 3,95 В
- Регулируемая версия:
- Диапазон выходного напряжения: от 0,8 до 5,0 В
Точность 1,0 % относительно линии, нагрузки и температуры
•Стабильный с выходным керамическим конденсатором 22 мкФ
•Программируемый выход плавного пуска
•Выход Power-Good (PG)
•Доступные пакеты:
- 5-мм×5-мм ВКФН-20
- 3,5-мм×3,5-мм ВКФН-20
ПриложенияизТПС7А8300РГВР
•Компоненты RF, IF: VCO, ADC, DAC, LVDS
•Беспроводная инфраструктура: SerDes, FPGA, DSPTM
•Испытания и измерения
•Приборы, медицина и аудио
Экологические и экспортные классификацииonsизТПС7А8300РГВР
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
