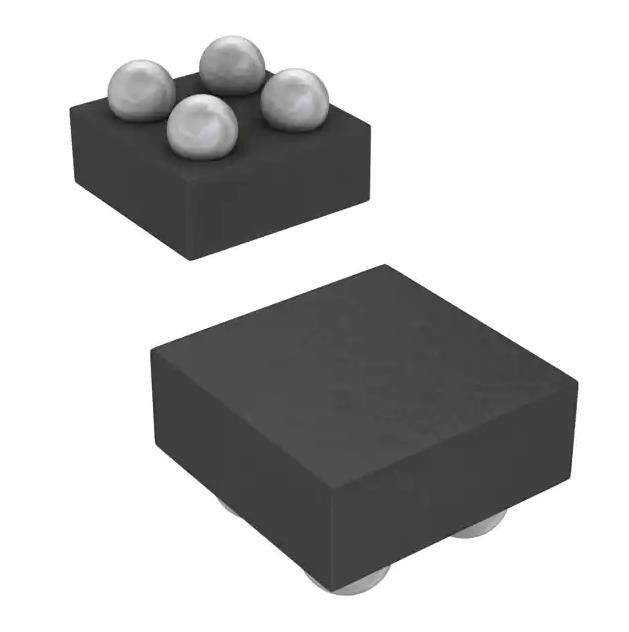

1:1 4dsbga 2A 4-DSBGA P-канала переключателя мощности/водителя TPS22916CYFPR IC
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS22916CYFPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип переключателя: | Общее назначение |
|---|---|---|---|
| Количество выходов: | 1 | Коэффициент - входной сигнал: Выход: | 1:01 |
| Выходная конфигурация: | Высокая сторона | Тип выхода: | P-канал |
| Напряжение тока - поставка (Vcc/Vdd): | 1В ~ 5,5В | Напряжение тока - нагрузка: | 5.5V |
Характер продукции
1:1 4dsbga 2A 4-DSBGA P-канала переключателя мощности/водителя TPS22916CYFPR IC
|
P-канал 2A 4-DSBGA 1:1 переключателя мощности/водителя
|
Спецификации TPS22916CYFPR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Переключатели распределения силы, водители нагрузки | |
| Mfr | Texas Instruments |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Состояние продукта | Активный |
| Тип переключателя | Общее назначение |
| Количество выходов | 1 |
| Коэффициент - входной сигнал: Выход | 1:1 |
| Выходная конфигурация | Высокая сторона |
| Тип выхода | P-канал |
| Интерфейс | - |
| Напряжение тока - нагрузка | 5.5V |
| Напряжение тока - поставка (Vcc/Vdd) | 1V | 5.5V |
| Текущий объем производства (Макс) | 2A |
| Rds на (тип) | 200mOhm |
| Тип входного сигнала | Не-переворачивать |
| Особенности | Тариф ряда контролировал |
| Предохранение от недостатка | Обратное течение |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет прибора поставщика | 4-DSBGA |
| Пакет/случай | 4-XFBGA, DSBGA |
| Низкопробный номер продукта | TPS22916 |
Особенности TPS22916CYFPR
• Ряд рабочего потенциала входного сигнала (VIN): 1 V-5.5 V
• Максимальный непрерывно протекающий ток (IMAX): 2 a
• На-сопротивление (РОН):
– 5 VIN = mΩ 60 (тип.), mΩ 100 (85°C максимальные)
– 1,8 VIN = mΩ 100 (тип.), mΩ 150 (85°C максимальные)
– 1 VIN = mΩ 200 (тип.), mΩ 325 (85°C максимальные)
• Ультра-низкий расход энергии:
– НА государстве (IQ): 0,5 µA (тип.), 1 µA (максимальное)
– С государства (ISD): nA 10 (тип.), nA 100 (максимальный)
– TPS22916BL/CL/CNL (ISD): nA 100 (тип.), nA 300 (максимальный)
• Умный НА pulldown штыря (RPD):
– НА ≥ VIH (ИОНЕ): nA 10 (максимальный)
– НА ≤ VIL (RPD): kΩ 750 (тип.)
• Медленное время в течении Inrush пределов версии c:
– время включения 5-V (тонна): µs 1400 на 5 mV/µs
– время включения 1.8-V (тонна): 3000 µs на 1 mV/µs
– время включения 1-V (тонна): 6500 µs на 0,3 mV/µs
• Быстрое время в версии b уменьшает время ожидания:
– время включения 5-V (тонна): 115 µs на 57 mV/µs
– время включения 1.8-V (тонна): 250 µs на 12 mV/µs
– время включения 1-V (тонна): 510 µs на 3,3 mV/µs
• Всегда-НА истинный обратный настоящий преграждать (RCB):
– Течение активации (IRCB): – 500 мам (тип.)
– Обратная утечка (IIN, RCB): – nA 300 (максимальный)
• Быстрая разрядка выхода (QOD): Ω 150 (тип.) (версия n не имеет никакое QOD)
• Активный низкий уровень включить вариант (l версии)
Применения TPS22916CYFPR
• Wearables
• Смартфоны
• Планшеты • Портативные дикторы
Классификации экологических & экспорта TPS22916CYFPR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
