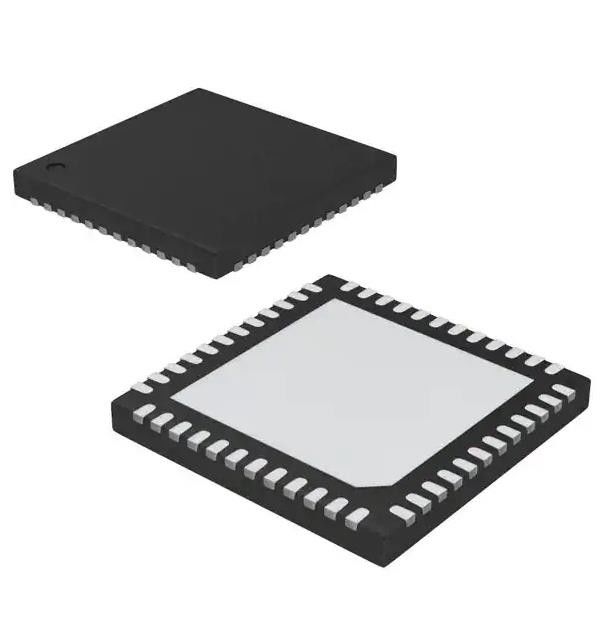

Водитель IC Не-переворачивая 48-QFN ворот Полу-моста RAA2270634GNP#MA0 (7x7)
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | RAA2270634GNP#MA0 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | RAA2270634GNP#MA0 | Тип канала: | трехфазный |
|---|---|---|---|
| Количество водителей: | 3 | Напряжение тока - поставка: | 4,5 В ~ 60 В |
| Время подъема/падения (тип): | 40ns, 40ns | Рабочая температура: | -40°C | 125°C (ЖИВОТИКИ) |
| Пакет прибора поставщика: | 48-КФН (7х7) | Настоящий - пиковая мощность (источник, раковина): | 1А, 2А |
Характер продукции
Водитель IC Не-переворачивая 48-QFN ворот Полу-моста RAA2270634GNP#MA0 (7x7)
ТРЕХФАЗНЫЙ ВОДИТЕЛЬ МОТОРА 60V, 7X
Особенности RAA2270634GNP#MA0
▪Широкий ряд VIN: 4.5V к 60V (abs 65V максимальному)
▪Переключая диапазон изменения частот до 200kHz
▪трехфазный привод для применения BLDC
• Пиковый источник 1A/2A/раковина настоящая с
programmable прочность привода
• Поддерживает 8 регулируемых уровней прочности привода
через аппаратный интерфейс и 16 регулируемые
уровни прочности привода через интерфейс SPI
▪Приспособительное и регулируемое время вхолостую
▪Полностью интегрированная архитектура электропитания
• 2 VCC LDOs учитывает режиму сна низкий IQ
• регулятор переключения самц оленя-поддержки 500mA
производит напряжение тока привода (5V к 15V регулируемому)
• 200mA регулируемый выход LDO для поставок MCU
▪Гибкая конфигурация
• трехфазный режим HI/LI и трехфазный режим PWM
• Полу-мост поддержки, конфигурация полно-моста
▪3 настоящих усилителя чувства
• 4 уровня установки увеличения чувства
• Поддерживает DC возместите тарировку во время включения питания
и на ходу
• Чувство шунта земл-стороны поддержек и или
чувство MOSFET rDS низко-стороны (ДАЛЬШЕ)
▪Назад-EMF воспринимая для деятельности BLDC sensorless
Спецификации RAA2270634GNP#MA0
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемаы (ICs)
Управление силы (PMIC)
Водители ворот
|
|
Mfr
|
Электроника Америка Inc Renesas
|
|
Серия
|
-
|
|
Продукт
|
RAA2270634GNP#MA0
|
|
Управляемая конфигурация
|
Полу-мост
|
|
Тип канала
|
трехфазный
|
|
Количество водителей
|
3
|
|
Тип ворот
|
MOSFET N-канала
|
|
Напряжение тока - поставка
|
4.5V | 60V
|
|
Напряжение тока логики - VIL, VIH
|
-
|
|
Настоящий - пиковая мощность (источник, раковина)
|
1A, 2A
|
|
Тип входного сигнала
|
Не-переворачивать
|
|
Время подъема/падения (тип)
|
40ns, 40ns
|
|
Рабочая температура
|
-40°C | 125°C (ЖИВОТИКИ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
48-WFQFN подвергло пусковая площадка действию
|
|
Пакет прибора поставщика
|
48-QFN (7x7)
|
|
Низкопробный номер продукта
|
RAA2270634
|
Применения RAA2270634GNP#MA0
▪Электрические инструменты, вентиляторы, насосы, E-велосипеды
▪Промышленная автоматизация, робототехника, трутни
Классификации экологических & экспорта
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
