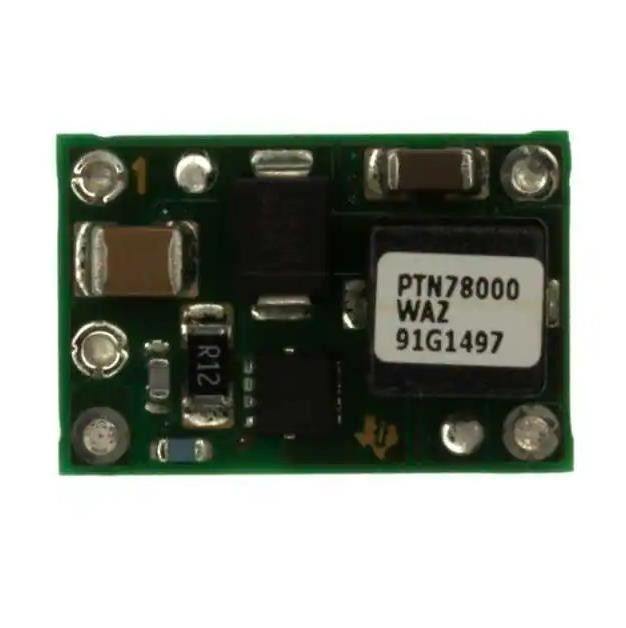

Выход 2,5 преобразователя 1 постоянного тока модуля PTN78000WAZT ~ 12,6 В 1,5 А 7 В - вход 36 В
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | PTN78000WAZT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | PTN78000WAZT | Количество выходов: | 1 |
|---|---|---|---|
| Напряжение тока - входной сигнал (минута): | 7V | Напряжение тока - входной сигнал (Макс): | 36V |
| Напряжение тока - выход: | 2,5 | 12.6V | Текущий объем производства (Макс): | 1.5A |
| Особенности: | OCP, OTP, UVLO | Пакет/случай: | Модуль 5-SMD |
Характер продукции
Выход 2,5 преобразователя 1 постоянного тока модуля PTN78000WAZT ~ 12,6 В 1,5 А 7 В - вход 36 В
Неизолированный модуль PoL DC DC Converter 1 Выход 2,5 ~ 12,6 В 1,5 А 7 В - вход 36 В
PTN78000 — это серия высокоэффективных понижающих интегрированных импульсных регуляторов (ISR), представляющих третье поколение популярной серии продуктов 78ST100.В новых проектах его следует рассматривать вместо продуктов серии 78ST100, PT78ST100, PT5100 и PT6100 с одним штырьком (SIP).PTN78000 меньше и легче, чем его предшественники, и имеет либо аналогичные, либо улучшенные электрические характеристики. Двусторонний корпус без корпуса также демонстрирует улучшенные тепловые характеристики и совместим с дорожной картой TI для RoHS и соответствия требованиям по бессвинцовой продукции.
ОсобенностиPTN78000WAZT
Выходной ток 1,5 А · Широкое входное напряжение
(от 7 В до 36 В)/(от 15 В до 36 В)
Широкая регулировка выходного напряжения (от 2,5 В до 12,6 В)/(от 11,85 В до 22 В)
Высокая эффективность (до 95%)
Вкл./выкл. запрет
Блокировка при пониженном напряжении
Ограничение выходного тока
Отключение при перегреве
Рабочая температура: от -40°C до 85°C
Доступен пакет для поверхностного монтажа
Технические характеристикиPTN78000WAZT
|
производитель
|
Инструменты Техаса
|
|
Продукт
|
PTN78000WAZT
|
|
Тип
|
Неизолированный модуль PoL
|
|
Количество выходов
|
1
|
|
Напряжение - вход (мин.)
|
7В
|
|
Напряжение - вход (макс.)
|
36В
|
|
Напряжение - Выход 1
|
2,5 ~ 12,6 В
|
|
Ток - выход (макс.)
|
1,5 А
|
|
Приложения
|
ИТЭ (коммерческий)
|
|
Функции
|
ОКП, ОТП, УВЛО
|
|
Рабочая Температура
|
-40°С ~ 85°С
|
|
Эффективность
|
91%
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
5-SMD-модуль
|
|
Размер / размер
|
0,75" Д x 0,50" Ш x 0,36" В (19,1 мм x 12,7 мм x 9,1 мм)
|
диапазон (−10 ̊
Экологические и экспортные классификации
что avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH затронуто |
| ECCN | EAR99 |
| ХТСУС | 8504.40.9580 |
ПРИМЕНЕНИЕ PTN78000WAZT
Системы HVAC, испытания и измерения, медицинское оборудование, адаптеры переменного / постоянного тока, транспортные средства, морские суда и авионика
