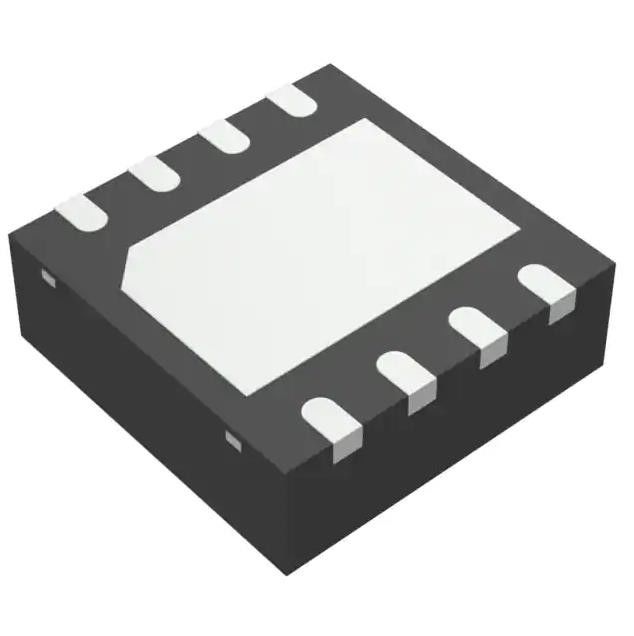

Водитель IC Не-переворачивая 8-DFN-S ворот Низко-стороны MCP1407T-E/MF (6x5)
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Microchip Technology |
| Сертификация: | Original |
| Номер модели: | MCP1407T-E MF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | MCP1407T-E/MF | Напряжение тока - поставка: | 4.5V | 18V |
|---|---|---|---|
| Напряжение тока логики - VIL, VIH: | 0,8 В, 2,4 В | Настоящий - пиковая мощность (источник, раковина): | 6A, 6A |
| Время подъема/падения (тип): | 20ns, 20ns | Рабочая температура: | -40°C | 125°C |
Характер продукции
Водитель IC Не-переворачивая 8-DFN-S ворот Низко-стороны MCP1407T-E/MF (6x5)
Выход 1.25V 1 1.2A 8-SOIC IC регулятора переключения самца оленя положительный регулируемый (0,154", ширина 3.90mm)
Приборы MCP1406/07 семья водителей buffers/MOSFET которые отличают одновыходовым
с возможностью течения привода пика 6A, низкой всход-через настоящее, который соответствуют времена подъема/падения и задержка распространения
времена. Эти приборы штыр-совместимы и улучшенные версии водителей MOSFET TC4420/TC4429.
Особенности MCP1407T-E/MF
• Высокое течение пиковой мощности: 6.0A (типичное)
• Низкое Всход-через/Взаимн кондукция настоящая внутри
Этап выхода
• Широкий рабочий диапазон подачи напряжения входного сигнала:
- 4.5V к 18V
• Высокая возможность привода емкостной нагрузки:
- 2500 pF в 20 ns
- 6800 pF в 40 ns
• Короткие времена задержки: 40 ns (типичное)
• Соответствуют времена подъема/падения
• Низкое течение поставки:
- С логикой „1" входной сигнал – µA 130 (типичное)
- С логикой „0" входной сигнал – µA 35 (типичное)
• Защищенный захват: Выдержит обратный 1.5A
Настоящий
• Входной сигнал логики выдержит отрицательное качание до 5V
• Pin совместимый с приборами TC4420/TC4429
• Космос-сбережения 8-Pin SOIC, PDIP и
8-Pin пакеты 6 x 5 mm DFN
Спецификации MCP1407T-E/MF
|
Mfr
|
Технология микросхемы
|
|
Серия
|
-
|
|
Продукт
|
MCP1407T-E/MF
|
|
Управляемая конфигурация
|
Низко-сторона
|
|
Тип канала
|
Одиночный
|
|
Количество водителей
|
1
|
|
Тип ворот
|
IGBT, N-канал, MOSFET P-канала
|
|
Напряжение тока - поставка
|
4.5V | 18V
|
|
Напряжение тока логики - VIL, VIH
|
0.8V, 2.4V
|
|
Настоящий - пиковая мощность (источник, раковина)
|
6A, 6A
|
|
Тип входного сигнала
|
Не-переворачивать
|
|
Время подъема/падения (тип)
|
20ns, 20ns
|
|
Рабочая температура
|
-40°C | 125°C
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
8-VDFN подвергло пусковая площадка действию
|
|
Пакет прибора поставщика
|
8-DFN-S (6x5)
|
|
Низкопробный номер продукта
|
MCP1407
|
ряд (̊ −10
Классификации экологических & экспорта
avck- wh
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Применение MCP1407T-E/MF
• Электропитания режима переключателя
• Привод трансформатора ИМПа ульс
• Водители на линии
• Привод мотора и соленоида
