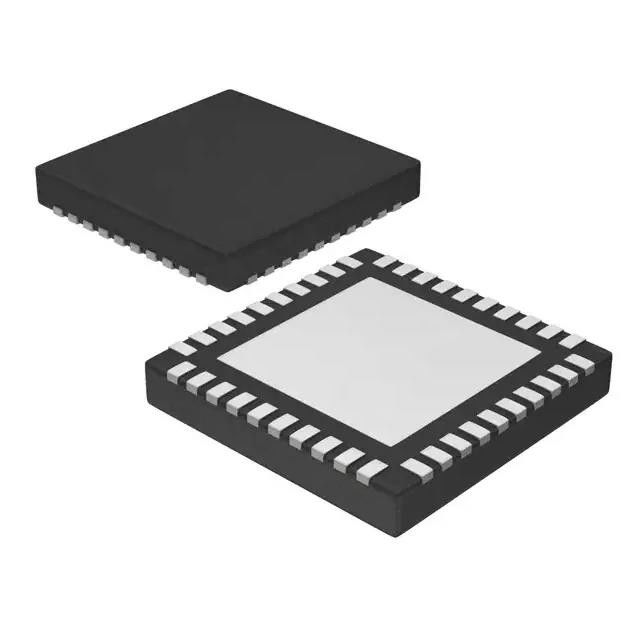

Синтезатор IC 6.4GHz 1 40-VFQFN частоты LMX2572RHAR подверг пусковая площадка действию
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LMX2572RHAR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | LMX2572RHAR | Топология: | Самец оленя |
|---|---|---|---|
| Тип выхода: | Зафиксированный | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 3.9V | Напряжение тока - входной сигнал (Макс): | 36V |
| Напряжение тока - выход (минута/зафиксированный): | 5V | Текущий объем производства: | 5.5A |
Характер продукции
Синтезатор IC 6.4GHz 1 40-VFQFN частоты LMX2572RHAR подверг пусковая площадка действию
Позитв IC регулятора переключения самца оленя исправил 5V 1 выход 5.5A 22-VFQFN
LMX2572 маломощный, высокопроизводительный широкополосный синтезатор который может произвести любую частоту от 12,5 MHz до 6,4 GHz без использования внутреннего удвоителя. PLL поставляет превосходное представление пока уничтожающ как раз 75 мам от одиночной поставки 3.3-V.
Для применений как цифровое мобильное радио (DMR) и беспроводные микрофоны, LMX2572 поддерживает модуляцию FSK. Дискретный уровень FSK и FSK ИМП ульс-формировать поддержаны. Сразу цифровая модуляция FSK достижима через программирование или штыри.
Особенности LMX2572RHAR
• Частота выхода: 12,5 MHz к 6,4 GHz
• Потребление низкой мощности: 75 мам на поставке 3.3-V
• – шум участка 106-dBc/Hz на 100-kHz возместил с
несущая 6.4-GHz
• Сравнительный показатель качества PLL: – 232 dBc/Hz
• PLL нормализовало шум 1/f: – 123,5 dBc/Hz
• трицатидвухразрядный частичный-N рассекатель
• Извлеките границу интежера пришпоривает с
programmable множитель входного сигнала
• Синхронизация участка выхода через многократную цепь
приборы
• Поддержка для JESD204B SYSREF с
programmable задержка
• Поддержка для пандуса и функций чирпа
• Поддержка для модуляции FSK сразу цифровой
• Programmable дифференциал уровня силы выхода 2
выходы
• Быстрая скорость тарировки VCO: < 20="">
• Одиночное 3-V к электропитанию 3.5-V
Спецификации LMX2572RHAR
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемаы (ICs)
Часы/время
Генераторы часов, PLLs, синтезаторы частоты
|
|
Mfr
|
Texas Instruments
|
|
Серия
|
-
|
|
Продукт
|
LMX2572RHAR
|
|
Тип
|
Синтезатор частоты (RF)
|
|
PLL
|
Да с обходом
|
|
Входной сигнал
|
Часы
|
|
Выход
|
-
|
|
Количество цепей
|
1
|
|
Коэффициент - входной сигнал: Выход
|
1:2
|
|
Дифференциал - входной сигнал: Выход
|
Да/да
|
|
Частота - Макс
|
6.4GHz
|
|
Рассекатель/множитель
|
Да/да
|
|
Напряжение тока - поставка
|
3V | 3.5V
|
|
Рабочая температура
|
-40°C | 85°C (ЖИВОТИКИ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
40-VFQFN подвергло пусковая площадка действию
|
|
Пакет прибора поставщика
|
40-VQFN (6x6)
|
|
Низкопробный номер продукта
|
LMX2572
|
ряд (̊ −10
Классификации экологических & экспорта
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ПРИМЕНЕНИЯ LMX2572RHAR
Оборудование теста и измерения
• Радио цифров двухсторонние
• Системы радиосвязи низкой мощности
• Спутниковая связь
• Беспроводные микрофоны
• Взаимодействие права собственности беспроводное
• MIMO
• РАДИОЛОКАТОР
• Высокоскоростной хронометрировать преобразователя данных
