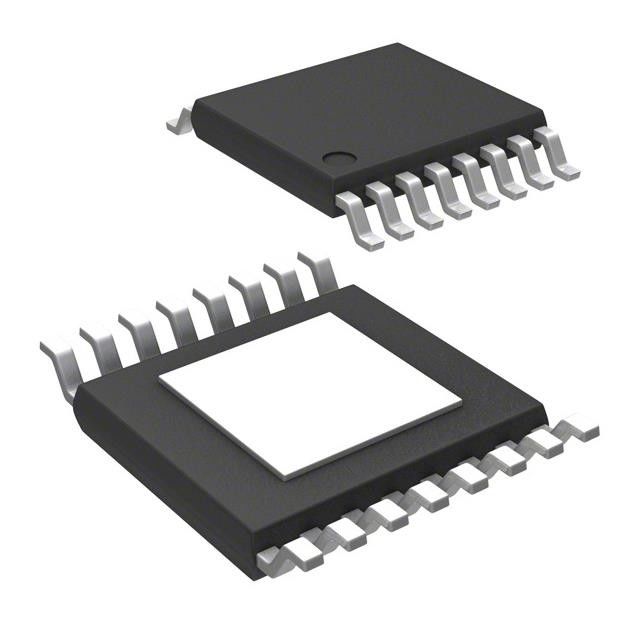

Выход 2A 16-PowerTSSOP обломока 3.3V 1 интегральной схемаы LM536023QPWPRQ1
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LM536023QPWPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | LM536023QPWPRQ1 | Тип выхода: | Зафиксированный |
|---|---|---|---|
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 3.9V |
| Напряжение тока - выход (минута/зафиксированный): | 3.3V | Частота - переключение: | 2.1MHz |
| Рабочая температура: | -40°C | 125°C (TJ) | Устанавливать тип: | Поверхностный держатель |
Характер продукции
Выход 2A 16-PowerTSSOP обломока 3.3V 1 интегральной схемаы LM536023QPWPRQ1
Выход 3.3V 1 2.5A 22-VFQFN IC регулятора переключения самца оленя положительный регулируемый
Особенности LM536023QPWPRQ1
• LM53603-Q1, LM53602-Q1 доступны как
Продукты ранга AEC-Q1-Qualified автомобильные
Со следовать результатами:
– Ранг 1 температуры прибора: -40°C к +125°C
Окружающий рабочий диапазон
– Уровень 1C классификации прибора HBM ESD
– Уровень C4B классификации прибора CDM ESD
• 3 a или 2 течение максимальной нагрузки
• Ряд ввода напряжения от 3,5 v к 36 v:
Переходные процессы до 42 v
• Варианты напряжения тока выхода: 5 V, 3,3 V, ADJ
• 2,1 MHz зафиксировали переключая частоту
• Допуск напряжения тока выхода ±2%
• – 40°C к диапазону температур соединения 150°C
• течение выключения 1,7 µA (типичное)
• 24 поставки входного сигнала µA настоящей на нулевой нагрузке (типичной)
• Никакой внешний рассекатель обратной связи не требовал для 5 v или
3,3 выход v
• Переустановленный выход с фильтром и задержкой
• Автоматический режим легкой нагрузки для улучшенный
Эффективность
• Потребител-дискретный, который принудили режим PWM (FPWM)
• Встроенная компенсация петли, Мягк-начало, течение
Предел, термальное выключение, UVLO, и внешнее
Синхронизация частоты
• Термально увеличенный пакет 16 руководств:
5 mm x 4,4 mm x 1 mm
Спецификации LM536023QPWPRQ1
| Продукт | LM536023QPWPRQ1 |
|
Mfr
|
Texas Instruments
|
|
Серия
|
Автомобильный, AEC-Q100
|
|
Состояние продукта
|
Активный
|
|
Функция
|
Понижение
|
|
Выходная конфигурация
|
Позитв
|
|
Топология
|
Самец оленя
|
|
Тип выхода
|
Зафиксированный
|
|
Количество выходов
|
1
|
|
Напряжение тока - входной сигнал (минута)
|
3.9V
|
|
Напряжение тока - входной сигнал (Макс)
|
36V
|
|
Напряжение тока - выход (минута/зафиксированный)
|
3.3V
|
|
Напряжение тока - выход (Макс)
|
-
|
|
Текущий объем производства
|
2A
|
|
Частота - переключение
|
2.1MHz
|
|
Одновременный выпрямитель тока
|
Да
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
16-PowerTSSOP (0,173", ширина 4.40mm)
|
|
Пакет прибора поставщика
|
16-HTSSOP
|
|
Низкопробный номер продукта
|
LM536023
|
ряд (̊ −10
Классификации экологических & экспорта
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ПРИМЕНЕНИЯ LM536023QPWPRQ1
• Группа аппаратуры
• ADAS, развлекательно-информационная передача, HUD
