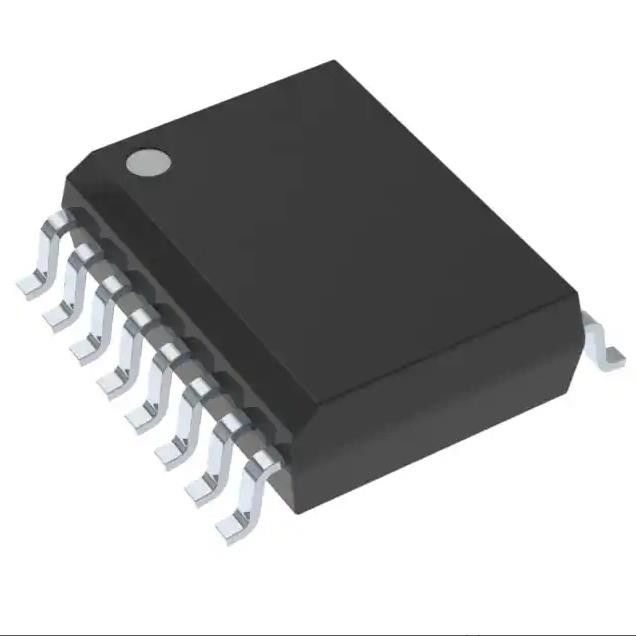

Канал 40Mbps 25kV/µs обломока 2500Vrms 3 интегральной схемаы ISO1176DWR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | ISO1176DWR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | ISO1176DWR | Устанавливая время: | 10µs |
|---|---|---|---|
| Напряжение тока - поставка, аналог: | ±14.25V | 15.75V | Напряжение тока - поставка, цифров: | 14.25V | 15.75V |
| Рабочая температура: | -40°C | 85°C | Пакет прибора поставщика: | 16-SOIC |
Характер продукции
Канал 40Mbps 25kV/µs обломока 2500Vrms 3 интегральной схемаы ISO1176DWR
RS422, канал 40Mbps 25kV/µs CMTI 16-SOIC амортизатора 2500Vrms 3 RS485 цифров (0,295", ширина 7.50mm)
Особенности ISO1176DWR
Соотвествует или превышает EN 50170 и TIA/EIA-485-A
Сигнализирующ тарифы до 40 Mbps
Дифференциальный выход превышает 2,1 v (нагрузка 54-Ω)
Низкая емкость автобуса – 10 pF (максимум)
До 160 приемопередатчиков на автобус
невосприимчивость 50 kV/μs типичная переходная
Failsafe приемник для автобуса раскрывает, короткий, бесполезный
входные сигналы 3.3-V 5-V терпимые
Предохранение от Автобус-Pin ESD
– 16-kV HBM между штырями автобуса и GND2
– 6-kV HBM между штырями автобуса и GND1
ОПИСАНИЕ ISO1176DWR
Прибор ISO1176 изолированная дифференциальная линия приемопередатчик конструированный для пользы в PROFIBUS
применения. Прибор идеален для длинных передающих линий потому что контур заземления сломленн для того чтобы обеспечить для
деятельность с гораздо больше рядом напряжения тока единого режима. Симметричный барьер изоляции каждого
прибор испытан для того чтобы обеспечить 2500 VRMS изоляции в UL между линией приемопередатчиком и интерфейсом уровня логики
Спецификации ISO1176DWR
|
Продукт
|
ISO1176DWR |
|
Технология
|
Конденсаторная связь
|
|
Тип
|
RS422, RS485
|
|
Изолированная сила
|
Никакой
|
|
Количество каналов
|
3
|
|
Входные сигналы - сторона 1/Side 2
|
2/1
|
|
Тип канала
|
Однонаправленный
|
|
Напряжение тока - изоляция
|
2500Vrms
|
|
Невосприимчивость единого режима переходная (минута)
|
25kV/µs
|
|
Тариф данных
|
40Mbps
|
|
TpLH задержки распространения/tpHL (Макс)
|
-
|
|
Искажение ширины ИМПа ульс (Макс)
|
-
|
|
Время подъема/падения (тип)
|
-
|
|
Напряжение тока - поставка
|
3.15V | 5.5V, 4.75V | 5.25V
|
|
Рабочая температура
|
-40°C | 85°C
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
16-SOIC (0,295", ширина 7.50mm)
|
|
Пакет прибора поставщика
|
16-SOIC
|
|
Низкопробный номер продукта
|
ISO1176
|
ряд (̊ −10
с улучшенной точностью). Пакет серии LM35 isailable
ПРИМЕНЕНИЯ DAC7715UB/1K
Profibus
Автоматизация фабрики
Сетевые датчики
Мотор и контроль за движением
HVA и строя сети автоматизации
Сетевые станции безопасностью
Классификации экологических & экспорта
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 2 (1 год) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
