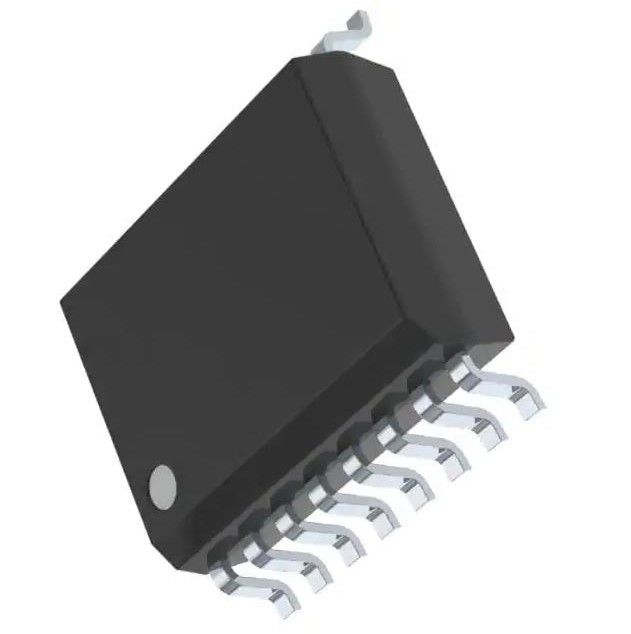

Конвертер 4 16-SOIC бита обломока SPI 12 DAC7715UB/IK IC цифровой сетноой-аналогов
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | DAC7715UB/IK |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | DAC7715UB/1K | Устанавливая время: | 10µs |
|---|---|---|---|
| Напряжение тока - поставка, аналог: | ±14.25V | 15.75V | Напряжение тока - поставка, цифров: | 14.25V | 15.75V |
| Рабочая температура: | -40°C | 85°C | Пакет прибора поставщика: | 16-SOIC |
Характер продукции
Конвертер 4 бита обломока SPI 12 интегральной схемаы DAC7715UB/IK цифровой сетноой-аналогов
Квадрацикл, серийный входной сигнал, 12-Bit, КОНВЕРТЕР выхода напряжения тока ЦИФРОВ-К-СЕТНООЙ-АНАЛОГОВ
Особенности DAC7715UB/1K
●НИЗКАЯ МОЩНОСТЬ: 250mW (максимальное)
●УСТАНАВЛИВАЯ ВРЕМЯ: 10µs до 0,012%
●ЛИНЕАРНОСТИ 12-BIT И MONOTONICITY: – 40°C к +85°C
●НЕБОЛЬШОЙ ПАКЕТ SO-16
ОПИСАНИЕ DAC7715UB/1K
DAC7715 квадрацикл, серийный сдержанный входной сигнал, 12, напряжение тока
конвертер выхода Цифров-к-сетноой-аналогов (DAC) с
гарантированные 12 сдержали монотонное представление над
– 40°C к диапазону температур +85°C. Асинхронное
возврат освобождает все регистры к любому средний-масштабу (800H) или
нул-масштаб (000H), дискретный через штырь RESETSEL.
Спецификации DAC7715UB/1K
|
Продукт
|
DAC7715UB/1K
|
|
Digi-ключ Programmable
|
Не подтверженный
|
|
Количество битов
|
12
|
|
Количество конвертеров D/A
|
4
|
|
Устанавливая время
|
10µs
|
|
Тип выхода
|
Амортизированное напряжение тока -
|
|
Дифференциальный выход
|
Никакой
|
|
Интерфейс данных
|
SPI
|
|
Тип ссылки
|
Внешний
|
|
Напряжение тока - поставка, аналог
|
±14.25V | 15.75V
|
|
Напряжение тока - поставка, цифров
|
14.25V | 15.75V
|
|
INL/DNL (LSB)
|
±1 (Макс), ±1 (Макс)
|
|
Архитектура
|
R-2R
|
|
Рабочая температура
|
-40°C | 85°C
|
|
Пакет/случай
|
16-SOIC (0,295", ширина 7.50mm)
|
|
Пакет прибора поставщика
|
16-SOIC
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Низкопробный номер продукта
|
DAC7715
|
ряд (̊ −10
Классификации экологических & экспорта
с улучшенной точностью). Пакет серии LM35 isailable
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
ПРИМЕНЕНИЯ DAC7715UB/1K
●УПРАВЛЕНИЕ ПРОИЗВОДСТВЕННЫМ ПРОЦЕССОМ
●СЪЕЛ ЭЛЕКТРОНИКУ PIN
●УПРАВЛЕНИЕ МОТОРА
●ПРОГРАММИСТЫ DAC-PER-PIN
Другие информации
| Прибор | Тип пакета | Чертеж пакета | Штыри | SPQ | Длина (mm) | Ширина (mm) | Высота (mm) |
| DAC7715U/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
| DAC7715UB/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
