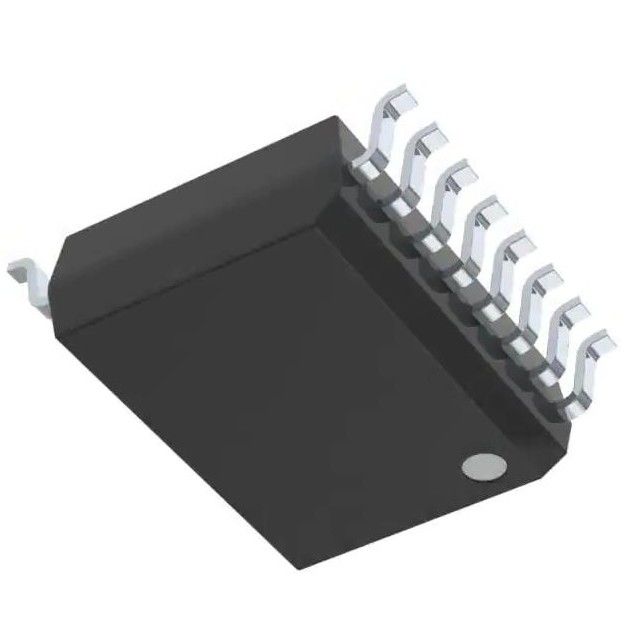

Чип DAC7715UB IC 12-битный цифро-аналоговый преобразователь 4 16-SOIC
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | DAC7715UB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | DAC7715UB | Напряжение тока - обратный DC (Vr) (Макс): | 150mA |
|---|---|---|---|
| Напряжение тока - переднее (Vf) (Макс) @ если: | 1 v @ 10 мам | Настоящий - обратная утечка @ Vr: | µA 2,5 @ 70 v |
| Обратное время восстановления (trr): | 4 ns | ||
Характер продукции
Чип интегральной схемы ДАК7715УБ 12 бит цифро-аналоговый преобразователь 4 16-СОИК
Quad, последовательный вход, 12-бит, выход по напряжению ЦИФРОВО-АНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ
ОсобенностиDAC7715UB
● НИЗКАЯ МОЩНОСТЬ: 250 мВт (макс.)
● ОДНОПОЛЯРНАЯ ИЛИ БИПОЛЯРНАЯ РАБОТА
● ВРЕМЯ УСТАНОВКИ: от 10 мкс до 0,012 %
● 12-БИТНАЯ ЛИНЕЙНОСТЬ И МОНОТОННОСТЬ:
от –40°C до +85°C
● ДВОЙНАЯ БУФЕРИЗАЦИЯ ВХОДНЫХ ДАННЫХ
● МАЛЫЙ ПАКЕТ SO-16
ОПИСАНИЕ DAC7715UB
DAC7715 представляет собой счетверенный последовательный вход, 12-разрядный
выходной цифро-аналоговый преобразователь (ЦАП) с
гарантированная 12-битная монотонная производительность по
Температурный диапазон от –40°C до +85°C.Асинхронный
сброс очищает все регистры до середины шкалы (800H) или
нулевая шкала (000H), выбираемая с помощью вывода RESETSEL.
Отдельные входы ЦАП имеют двойную буферизацию.
разрешить одновременное обновление всех выходов ЦАП.
Устройство может питаться от одного источника питания +15В.
или от двух источников питания +15В и –15В.
Низкое энергопотребление и небольшой размер делают DAC7715 идеальным
для автоматического испытательного оборудования, программаторов ЦАП на вывод, систем сбора данных и сервоуправления с обратной связью.Устройство доступно в корпусе SO-16.
и гарантируется в диапазоне температур от –40°C до +85°C.
Технические характеристики DAC7715UB
|
Продукт
|
DAC7715UB
|
|
Программируемый цифровой ключ
|
Не подтверждено
|
|
Количество бит
|
12
|
|
Количество цифро-аналоговых преобразователей
|
4
|
|
Время урегулирования
|
10 мкс
|
|
Тип выхода
|
Напряжение - Буферизованное
|
|
Дифференциальный выход
|
Нет
|
|
Интерфейс данных
|
СПИ
|
|
Тип ссылки
|
Внешний
|
|
Напряжение - питание, аналоговое
|
±14,25 В ~ 15,75 В
|
|
Напряжение - Питающее, Цифровое
|
14,25 В ~ 15,75 В
|
|
ИНЛ/ДНЛ (LSB)
|
±1 (макс.), ±1 (макс.)
|
|
Архитектура
|
Р-2Р
|
|
Рабочая Температура
|
-40°С ~ 85°С
|
|
Пакет/кейс
|
16-SOIC (0,295 дюйма, ширина 7,50 мм)
|
|
Пакет устройств поставщика
|
16-СОИК
|
|
Тип крепления
|
Поверхностное крепление
|
|
Базовый номер продукта
|
ЦАП7715
|
диапазон (−10 ̊
Экологические и экспортные классификации
с повышенной точностью).Серия LM35 доступна в упаковке.
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8541.10.0070 |
ПРИМЕНЕНИЕDAC7715UB
● УПРАВЛЕНИЕ ПРОЦЕССОМ
● ATE PIN ЭЛЕКТРОНИКА
● СЕРВОУПРАВЛЕНИЕ С ЗАМКНУТЫМ КОНТУРОМ
● УПРАВЛЕНИЕ ДВИГАТЕЛЕМ
● СИСТЕМЫ СБОРА ДАННЫХ
● ПРОГРАММАТОРЫ ЦАП НА ВЫВОД
