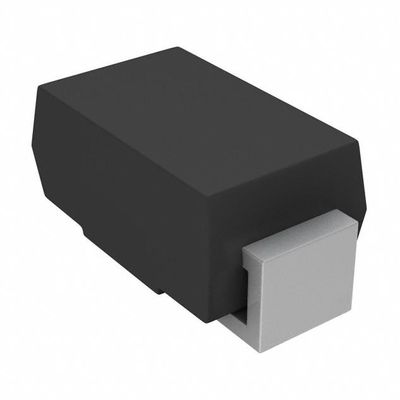

ES1B-E3 61T Диод 100 В 1A Поверхностный монтаж DO-214AC (SMA) 920 мВ @ 1 A
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | ES1B-E3 61T |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Имя части: | ES1B-E3 61T | Напряжение тока - переднее (Vf) (Макс) @ если: | 920 mV @ 1 a |
|---|---|---|---|
| IFSM: | 30 a | TRR: | 15 ns |
| TJ максимальное.: | 150°С | упаковка: | SMA (DO-214AC) |
Характер продукции
ES1B-E3 61T Диод 100 В 1A Поверхностный монтаж DO-214AC (SMA) 920 мВ @ 1 A
Стабилитроны общего назначения в мелком и плоском выводе СОД123Ф.
Устройство (SMD) пластиковый корпус
ОсобенностиЭС1Б-Э3 61Т
• Низкопрофильный пакет
• Идеально подходит для автоматизированного размещения
• Пассивированное стеклом соединение чипсов
• Сверхбыстрое время восстановления для высокой эффективности
• Низкое прямое напряжение, низкие потери мощности
• Высокая способность помпажа вперед
• Соответствует уровню 1 MSL согласно J-STD-020,
Максимальный пик НЧ 260 °C
• Доступен сертификат AEC-Q101
- Код заказа для автомобилей: P/NHE3 или P/NHM3.
Корпус: SMA (DO-214AC)
Формовочная масса соответствует классу воспламеняемости UL 94 V-0.
Base P/N-E3 — соответствует требованиям RoHS, коммерческий класс
Base P/N-M3 - безгалогенный, соответствующий требованиям RoHS, коммерческий
оценка
Base P/NHE3_X — соответствует требованиям RoHS и AEC-Q101
Base P/NHM3_X — безгалогенный, соответствующий требованиям RoHS и
Соответствует стандарту AEC-Q101
(«_X» обозначает код версии, например, A, B, .....)
Клеммы: выводы с матовым лужением, под пайку
J-STD-002 и JESD 22-B102
Суффиксы E3, M3, HE3 и HM3 соответствуют JESD 201, класс 2
тест на усы
Атрибуты продуктаизЭС1Б-Э3 61Т
|
Статус продукта
|
Активный
|
|
Технологии
|
Стандарт
|
|
Напряжение обратного постоянного тока (Vr) (макс.)
|
100 В
|
|
Текущий - средний выпрямленный (Io)
|
1А
|
|
Напряжение - прямое (Vf) (макс.) при Если
|
920 мВ при 1 А
|
|
Скорость
|
Быстрое восстановление = < 500 нс, > 200 мА (Io)
|
|
Время обратного восстановления (trr)
|
25 нс
|
|
Ток - обратная утечка при Vr
|
5 мкА при 100 В
|
|
Емкость @ Vr, Ф
|
10 пФ при 4 В, 1 МГц
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
ДО-214АС, СМА
|
|
Пакет устройств поставщика
|
DO-214AC (СМА)
|
|
Рабочая температура — соединение
|
-55°С ~ 150°С
|
|
Базовый номер продукта
|
ES1
|
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8541.10.0080 |
ТИПИЧНЫЕ ПРИМЕНЕНИЯ ES1B-E3 61T
Для использования в высокочастотном выпрямлении и свободном движении
применение в импульсных преобразователях и инверторах для
потребительские, компьютерные, автомобильные и телекоммуникационные.
