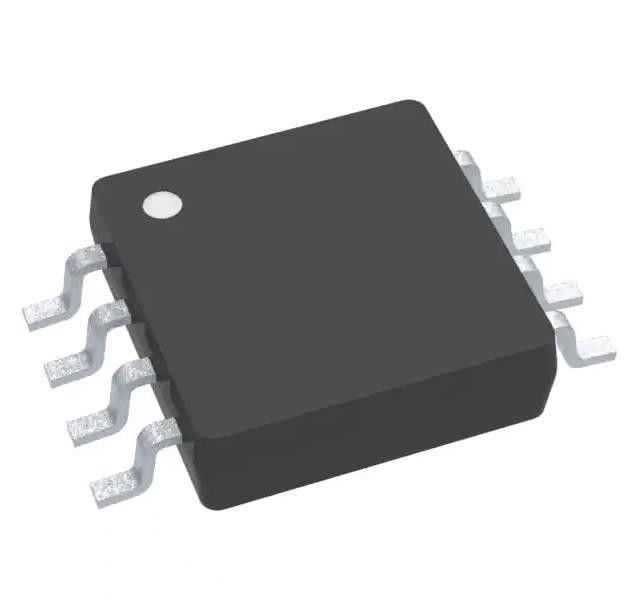

Дифференциал цепи усилителя 2 TLV2376IDGKR CMOS, Рельс-к-рельс 8-VSSOP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | TLV2376IDGKR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Продукт ширины полосы частот увеличения: | 50 мВ | Настоящий - смещение входного сигнала: | 0,3 PA |
|---|---|---|---|
| Напряжение тока - смещение входного сигнала: | µV 40 | Питание током: | 815µA (каналы x2) |
| Текущий объем производства/канал: | 30 мам | Напряжение тока - пядь поставки (минута): | 2,2 v |
Характер продукции
TLV2376IDGKR КМОП-усилитель 2-контурный дифференциальный, Rail-to-Rail 8-VSSOP
Особенности TLV2376IDGKR
• Низкий уровень шума: 8 нВ/√Гц при 1 кГц
• От 0,1 Гц до 10 Гц Шум: 1,6 мкВпик-пик
• Ток покоя: 815 мкА (номинал)
• Низкое напряжение смещения (типовое):
– Одинарная и двойная версии: 40 мкВ
– Четырехъядерная версия: 50 мкВ
• Продукт усиления полосы пропускания: 5,5 МГц
• Железнодорожный вход и выход
• Работа с однополярным питанием
• Напряжение питания: от 2,2 В до 5,5 В.
• Пакеты отраслевых стандартов:
– СОТ-23, СОИК, ВССОП, ЦСОП
|
Статус продукта
|
Активный
|
|
Тип усилителя
|
КМОП
|
|
Количество цепей
|
2
|
|
Тип выхода
|
Дифференциал, Rail-to-Rail
|
|
Скорость нарастания
|
2 В/мкс
|
|
Увеличение пропускной способности продукта
|
5,5 МГц
|
|
Ток — входное смещение
|
0,3 пА
|
|
Напряжение - смещение входа
|
40 мкВ
|
|
Текущий - Поставка
|
815 мкА (x2 канала)
|
|
Ток - выход/канал
|
30 мА
|
|
Напряжение - Диапазон питания (мин.)
|
2,2 В
|
|
Напряжение - диапазон питания (макс.)
|
5,5 В
|
|
Рабочая Температура
|
-40°С ~ 125°С
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
8-TSSOP, 8-MSOP (0,118", ширина 3,00 мм)
|
|
Пакет устройств поставщика
|
8-ВССОП
|
|
Базовый номер продукта
|
TLV2376
|
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.33.0001 |
ПриложенияTLV2376IDGKR
• Медицинские инструменты
• Буферы АЦП
• Портативное испытательное оборудование
• Активная фильтрация
• Настройка датчика
ОписаниеTLV2376IDGKR
Семейство TLVx376 представляет собой новое поколение малошумящих операционных усилителей с технологией e-trim™, обеспечивающих превосходную точность как по постоянному току, так и по переменному току.Вход и выход Rail-to-rail, низкое смещение (125 мкВ, максимум), низкий уровень шума (8 нВ/√Гц), ток покоя 1,2 мА (максимум) и полоса пропускания 5,5 МГц с высокой скоростью нарастания 2 В /мкс делают это семейство устройств очень привлекательным для различных прецизионных и портативных приложений.Кроме того, эти устройства имеют достаточно широкий диапазон питания с отличным PSRR, что делает это семейство идеальным для приложений, которые работают напрямую от батарей без регулирования.TLV376 (одиночная версия) доступен в корпусах SOT-23-5 и SOIC-8.TLV2376 (двойной) предлагается в корпусах VSSOP-8 и SOIC-8.TLV4376 (четырехъядерный) предлагается в корпусе TSSOP-14.Все версии предназначены для работы от –40°C до +125°C.
