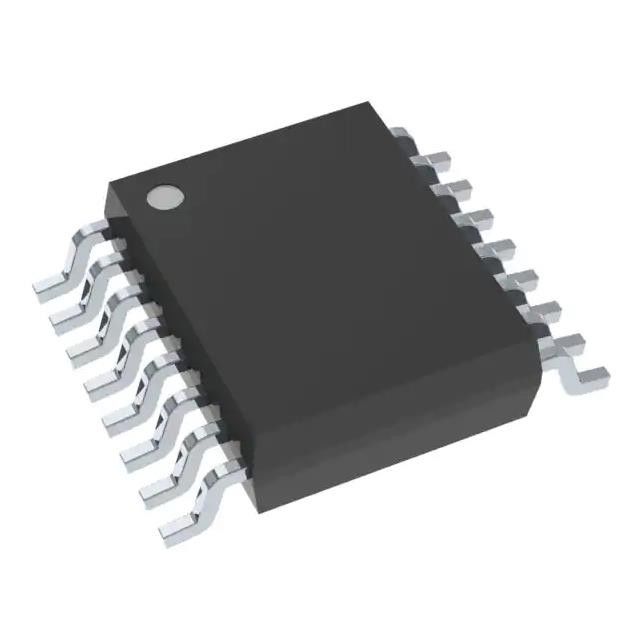

Выход 3A 16-TSSOP IC 3.3V 1 регулятора переключения самца оленя LM53603AQPWPRQ1
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LM53603AQPWPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип выхода: | регулируемый | Функция: | Понижение |
|---|---|---|---|
| Напряжение тока - входной сигнал (минута): | 3.9V | Напряжение тока - входной сигнал (Макс): | 36V |
| Напряжение тока - выход (Макс): | 6V | Рабочая температура: | -40°C | 125°C |
| Устанавливать тип: | Поверхностный держатель | Пакет прибора поставщика: | 16-HTSSOP |
| Высокий свет: | Обломок интегральной схемаы 16-TSSOP,3,3 регулятор напряжения тока v IC |
||
Характер продукции
Выход 3A 16-TSSOP IC 3.3V 1 регулятора переключения самца оленя LM53603AQPWPRQ1
Особенности LM53603AQPWPRQ1
LM53603-Q1, LM53602-Q1 доступны как продукты ранга AEC-Q1-Qualified автомобильные со следовать результатами:
– Ранг 1 температуры прибора: -40°C к +125°C
Окружающий рабочий диапазон
– Уровень 1C классификации прибора HBM ESD
– Уровень C4B классификации прибора CDM ESD
• 3 a или 2 течение максимальной нагрузки
• Ряд ввода напряжения от 3,5 v к 36 v:
Переходные процессы до 42 v
• Варианты напряжения тока выхода: 5 V, 3,3 V, ADJ
• 2,1 MHz зафиксировали переключая частоту
• Допуск напряжения тока выхода ±2%
• – 40°C к диапазону температур соединения 150°C
• течение выключения 1,7 µA (типичное)
• 24 поставки входного сигнала µA настоящей на нулевой нагрузке (типичной)
• Никакой внешний рассекатель обратной связи не требовал для 5 v или
3,3 выход v
• Переустановленный выход с фильтром и задержкой
• Автоматический режим легкой нагрузки для улучшенный
Эффективность
• Потребител-дискретный, который принудили режим PWM (FPWM)
• Встроенная компенсация петли, Мягк-начало, течение
Предел, термальное выключение, UVLO, и внешнее
Синхронизация частоты
• Термально увеличенный пакет 16 руководств:
5 mm x 4,4 mm x 1 mm
Атрибуты продукта LM53603AQPWPRQ1
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемаы (ICs)
Управление силы (PMIC)
Регуляторы напряжения тока - регуляторы переключения DC DC
|
|
Mfr
|
TI
|
|
Серия
|
Автомобильный, AEC-Q100
|
|
Состояние продукта
|
Активный
|
|
Функция
|
Понижение
|
|
Выходная конфигурация
|
Позитв
|
|
Топология
|
Самец оленя
|
|
Тип выхода
|
Регулируемый
|
|
Количество выходов
|
1
|
|
Напряжение тока - входной сигнал (минута)
|
3.9V
|
|
Напряжение тока - входной сигнал (Макс)
|
36V
|
|
Напряжение тока - выход (минута/зафиксированный)
|
3.3V
|
|
Напряжение тока - выход (Макс)
|
6V
|
|
Текущий объем производства
|
3A
|
|
Частота - переключение
|
2.1MHz
|
|
Одновременный выпрямитель тока
|
Да
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
(0,173", ширина 4.40mm), который подвергли действию пусковая площадка 16-TSSOP
|
|
Пакет прибора поставщика
|
16-HTSSOP
|
|
Низкопробный номер продукта
|
LM53603
|
Применения LM53603AQPWPRQ1
• Промышленные электропитания
• Системы радиосвязей
• Подводн-БЫЛ диапазон автомобильный
• Общецелевая широкая регулировка VIN
• Регулировка Пункт--нагрузки высокой эффективности
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
