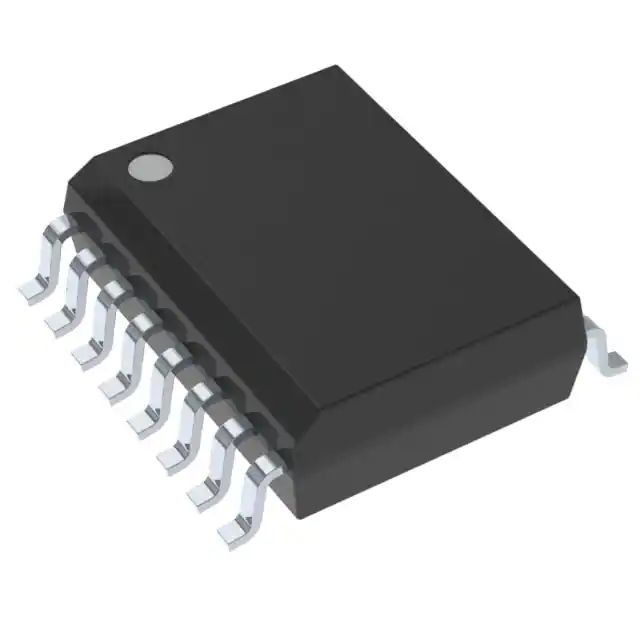

Водитель ворот амортизатора обломока 5700V Rms 5.5A интегральной схемаы ISO5852SMDWREP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | ISO5852SMDWREP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - изоляция: | 5700Vrms | Невосприимчивость единого режима переходная (минута): | 2.25V | 5.5V |
|---|---|---|---|
| Время подъема/падения (тип): | 18ns, 20ns | Текущий объем производства высокий, низкий: | 1.5A, 3.4A |
| Настоящий - пиковая мощность: | 2.7A, 5.5A | Напряжение тока - поставка выхода: | 15V | 30V |
| Высокий свет: | Обломок интегральной схемаы ISO5852SMDWREP,обломок интегральной схемаы 5700v Rms,5.5A ISO5852SMDWREP |
||
Характер продукции
ISO5852SMDWREP соединяя 5700Vrms 1 водителя ворот амортизаторов канала 16-SOIC 5.5A
Особенности ISO5852SMDWREP
1• минимальный переходный процесс единого режима 100-kV/μs
Невосприимчивость (CMTI) на VCM = 1500 v
• Разделите выходы для того чтобы обеспечить источник пика 2.5-A и
течения раковины пика 5-A
• Короткая задержка распространения: 76 ns (тип),
110 ns (Макс)
• струбцина 2-A активная Miller
• Струбцина короткого замыкания выхода
• Мягкий поворот- (STO) во время короткого замыкания
• Сигнал тревоги недостатка на обнаружении десатурации
Просигнализированный на FLT и возврат через RST
• Замыкание недонапряжения входа и выхода (UVLO)
с готовой (RDY) индикацией Pin
• Pulldown активного выхода и не выполнить низкие выходы обязательство
с низкой поставкой или плавая входными сигналами
• 2.25-V к подаче напряжения входного сигнала 5.5-V
• 15-V к подаче напряжения водителя выхода 30-V
• Входные сигналы CMOS совместимые
• Входные импульсы браков и переходные процессы шума
Скорее чем 20 ns
• Рабочая температура: – 55°C к +125°C
Окружающий
• Невосприимчивость 12800-VPK пульсации (согласно IEC
61000-4-5)
• Связанные с Безопасност аттестации:
– 8000-VPK VIOTM и 2121-VPK VIORM
Усиленная изоляция в VDE DIN V v 0884-10
(VDE V 0884-10): 2006-12
– Изоляция 5700-VRMS на 1 минута согласно с UL 1577
– Извещение о принятия 5A CSA компонентное, IEC
конец 60950-1, IEC 60601-1 и IEC 61010-1
Стандарты оборудования
– Аттестация CQC в GB4943.1-2011
– Все аттестации завершают согласно с UL, VDE, CQC,
TUV и запланированный для CSA
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Амортизаторы
Амортизаторы - отстробируйте водителей
|
|
Mfr
|
TI
|
|
Серия
|
-
|
| Пакет |
Лента & вьюрок (TR) Раскроенная лента (CT) |
|
Состояние продукта
|
Активный
|
|
Технология
|
Конденсаторная связь
|
|
Количество каналов
|
1
|
|
Напряжение тока - изоляция
|
5700Vrms
|
|
Невосприимчивость единого режима переходная (минута)
|
100kV/µs
|
|
TpLH задержки распространения/tpHL (Макс)
|
110ns, 110ns
|
|
Искажение ширины ИМПа ульс (Макс)
|
-
|
|
Время подъема/падения (тип)
|
18ns, 20ns
|
|
Текущий объем производства высокий, низкий
|
1.5A, 3.4A
|
|
Настоящий - пиковая мощность
|
2.7A, 5.5A
|
|
Напряжение тока - переднее (Vf) (тип)
|
-
|
|
Напряжение тока - поставка выхода
|
15V | 30V
|
|
Рабочая температура
|
-55°C | 125°C
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
16-SOIC (0,295", ширина 7.50mm)
|
|
Пакет прибора поставщика
|
16-SOIC
|
|
Агенство утверждения
|
CQC, CSA, TUV, UL, VDE
|
|
Низкопробный номер продукта
|
ISO585
Классификации экологических & экспорта
|
Классификации экологических & экспорта
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 2 (1 год) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Описание ISO5852SMDWREP
Прибор ISO5852S-EP 5.7-kVRMS, усиленный изолированный водитель ворот для IGBTs и MOSFETs с
разделенные выходы, OUTH и OUTL, обеспечивающ источник 2.5-A и течение раковины 5-A. Сторона входного сигнала работает
от одиночного 2.25-V к поставке 5.5-V.
