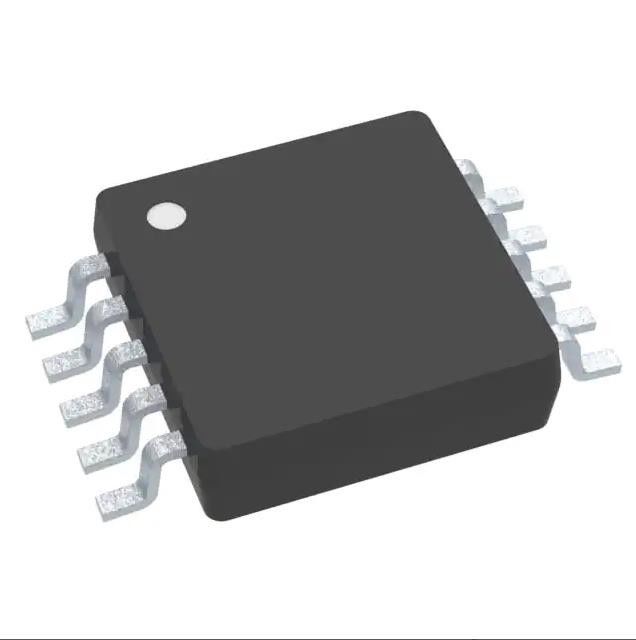

ПОДДЕРЖКА REG CTRLR LM5022QDGSRQ1 IC/SEPIC 10VSSOP понижение IC
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | TI |
| Сертификация: | Original |
| Номер модели: | LM5022QDGSRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Топология: | Поддержка, SEPIC | Количество выходов: | 1 |
|---|---|---|---|
| Участки выхода: | 1 | Напряжение тока - поставка (Vcc/Vdd): | 6V | 60V |
| Частота - переключение: | 200kHz | 2.24MHz | Круг обязаностей (Макс): | 95% |
| Рабочая температура: | -40°C | 125°C (TJ) | ||
| Высокий свет: | LM5022QDGSRQ1 IC,ПОДДЕРЖКА REG CTRLR IC,SEPIC 10VSSOP понижение IC |
||
Характер продукции
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемаы (ICs)
Управление силы (PMIC)
Регуляторы переключения DC DC
|
|
Mfr
|
TI
|
|
Серия
|
Автомобильный, AEC-Q100
|
| Пакет | Лента & вьюрок |
|
Состояние продукта
|
Активный
|
|
Тип выхода
|
Водитель транзистора
|
|
Функция
|
Повысительный, повысительный/понижение
|
|
Выходная конфигурация
|
Позитв
|
|
Топология
|
Поддержка, SEPIC
|
|
Количество выходов
|
1
|
|
Участки выхода
|
1
|
|
Напряжение тока - поставка (Vcc/Vdd)
|
6V | 60V
|
|
Частота - переключение
|
200kHz | 2.24MHz
|
|
Круг обязаностей (Макс)
|
95%
|
|
Одновременный выпрямитель тока
|
Никакой
|
|
Синхронизация часов
|
Да
|
|
Последовательные интерфейсы
|
-
|
|
Особенности контроля
|
Настройка по частоте, мягкое начало
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
10-TFSOP, 10-MSOP (0,118", ширина 3.00mm)
|
|
Пакет прибора поставщика
|
10-VSSOP
|
|
Низкопробный номер продукта
|
LM5022
|
Особенности LM5022QDGSRQ1
• AEC-Q100 ранг 1 квалифицированное со следующим
результаты:
– Ранг 1 температуры прибора: -40°C к 125°C
Окружающая температурная амплитуда рабочей температуры
– Уровень 2 классификации прибора HBM ESD
– Уровень C5 классификации прибора CDM ESD
• Внутренний регулятор запуска 60-V
• водитель ворот MOSFET пика 1-A
• Ряд VIN: 6 v до 60 v (работайте вниз до 3 v позже
запуск)
• Предел круга обязаностей 90%
• Programmable UVLO с гистерезисом
• Предел Цикл--цикла настоящий
• Одиночный набор частоты генератора резистора
• Регулируемая переключая частота к 2.2MHz
• Внешняя синхронизация часов
• Компенсация наклона
• Регулируемое мягкое начало
• пакет 10-Pin VSSOP
Применения LM5022QDGSRQ1
• Конвертер поддержки
• Конвертер SEPIC
