ISL6341AIRZ-T Buck Regulator Positive Output Step-Down DC Controller IC (Регулятор на баке с положительным выходом)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISL6341AIRZ-T |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Драйвер транзистора | Функция: | Спускающийся |
|---|---|---|---|
| Конфигурация вывода: | Положительно | Количество выходов: | 1 |
| Участки выхода: | 1 | Частота - переключение: | 600kHz |
| Круг обязаностей (Макс): | 75% | Синхронный выпрямитель: | - Да, конечно. |
Характер продукции
ISL6341AIRZ-T Buck Regulator Positive Output Step-Down DC Controller IC (Регулятор на баке с положительным выходом)
СпецификацииISL6341AIRZ-T
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Renesas Electronics America Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Тип выхода | Драйвер транзистора |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Количество выходов | 1 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 4.5V ~ 14.4V |
| Частота - переключение | 600 кГц |
| Рабочий цикл (макс.) | 75% |
| Синхронный выпрямитель | - Да, конечно. |
| Синхронизация часов | Нет, нет. |
| Серийные интерфейсы | - |
| Особенности управления | Включить, управление фазой, мощность хорошая, мощность на перезагрузке |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |

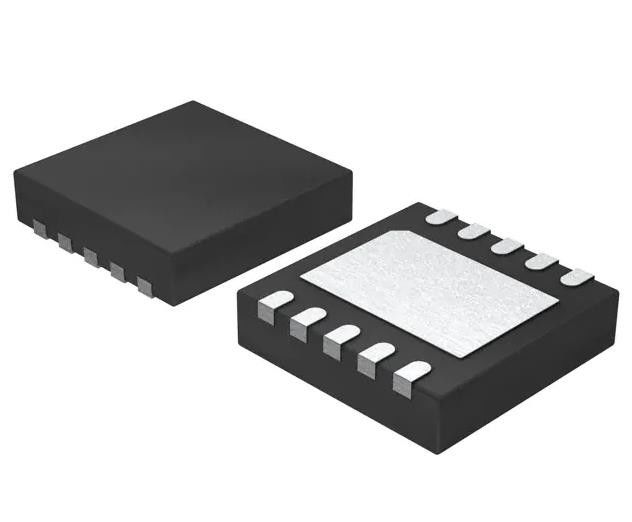

| Пакет / чемодан | 10-WFDFN Обнаженная подставка |
| Пакет изделий поставщика | 10-TDFN-EP (3x3) |
| Номер базовой продукции | ISL6341 |
ОсобенностиISL6341AIRZ-T
• Работает от +4,5V до 14,4V напряжения питания (для Bias)
- диапазон ввода VIN от 1,5 до 12 Вт (до 20 Вт возможно с ограничениями; см.
- диапазон выхода от 0,8 В до ~ VIN (ограниченный цикл работы)
- Интегрированные драйверы ворот; LGATE использует VCC (5V до 12V); UGATE использует внешний загрузочный диод (5V до 12V)
- 0,8В Внутренняя ссылка; ± 0,8%
• Простая конструкция управления с одной петлей
- Традиционный модулятор с двумя краями
- Управление PWM напряжением
- Драйв N-канальных MOSFET
• Быстрая временная реакция
- Усилитель ошибок высокой полосы пропускания
- 0% до 85% максимального цикла работы для ISL6341, ISL6341C
- от 0% до 75% максимального цикла работы для ISL6341A, ISL6341B
• Без потерь, программируемая защита от перенапряжения
- Использует нижние MOSFETs rDS ((ON)
- Режим отключения (ISL6341, ISL6341B)
- Бесконечный режим повторного просмотра (Hiccup) (ISL6341A)
- Бесконечный режим повторного просмотра; без UVP (ISL6341C)
• Мониторинг выходного напряжения
- Выключение из-под напряжения и из-под напряжения
- ПОЛЬНЫЙ результат
• Маленький конвертер размером в 10 Ld 3x3 Thin DFN
- 300 кГц фиксированный осциллятор (ISL6341, ISL6341C)
- 600 кГц фиксированный осциллятор (ISL6341A, ISL6341B)
- Фиксированный внутренний мягкий старт, способный к предварительной нагрузке
- Функция включения/выключения на козырьке COMP/EN
• Без Pb (соответствует требованиям RoHS)
ОписаниеISL6341AIRZ-T
• Кабельные модемы, сет-топ-бокс и DSL-модемы
• Промышленные электростанции; электростанции общего назначения
• Регуляторы постоянного тока 5V или 12V
• низковольтные распределенные источники питания; точка нагрузки
Экологические и экспортные классификацииISL6341AIRZ-T
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
