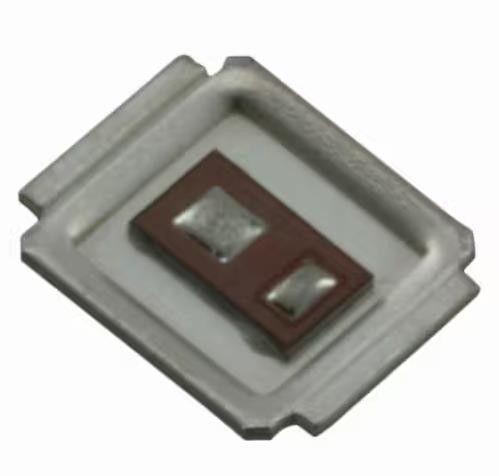

IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | IRF6713STRPBF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Технологии: | MOSFET (металлическая окись) | Rds On (Max) @ Id, Vgs: | 3mOhm @ 22A, 10В |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 25 В | Ток - непрерывный отвод (Id) @ 25°C: | 22A (Ta), 95A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 4.5В, 10В | Обязанность ворот (Qg) (Макс) @ Vgs: | 32 nC @ 4,5 В |
| Vgs(th) (макс.) @ Id: | 2.4В @ 50μA | Входная емкость (Ciss) (Макс) @ Vds: | 2880 pF @ 13 В |
Характер продукции
IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
СпецификацииIRF6713STRPBF
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Infineon Technologies |
| Серия | HEXFET® |
| Пакет | Лента и катушка (TR) |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 25 В |
| Ток - непрерывный отвод (Id) @ 25°C | 22A (Ta), 95A (Tc) |
| Напряжение привода (максимальное RDS включено, минимальное RDS включено) | 4.5В, 10В |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 22A, 10В |
| Vgs(th) (Max) @ Id | 2.4В @ 50μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 32 nC @ 4,5 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 2880 pF @ 13 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 2.2W (Ta), 42W (Tc) |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | DIRECTFETTM SQ |
| Пакет / чемодан | DirectFETTM Изометрический SQ |
ОсобенностиIRF6713STRPBF
Соответствует требованиям RoHS, не содержит свинца и бромида
Низкий профиль (< 0,7 мм)
Двустороннее охлаждение совместимо
Ультра низкая индуктивность упаковки
Оптимизирован для высокочастотного переключения
Идеально подходит для преобразователей ЦП
Оптимизирован как для Sync.FET, так и для некоторых приложений Control FET
Низкая проводимость и потери переключения
Совместима с существующими методами установки на поверхности
100% Rg проверенный
ОписаниеIRF6713STRPBF
The IRF6713SPbF combines the latest HEXFET® Power MOSFET Silicon technology with the advanced DirectFETTM packaging to achieve the lowest on-state resistance in a package that has the footprint of a MICRO-8 and only 0Профиль DirectFET совместим с существующими геометрическими схемами, используемыми в энергетических приложениях, оборудовании для сборки печатных плат и методах паровой фазы, инфракрасного или конвекционного запоя;при соблюдении примечания к заявке AN-1035 относительно методов и процессов производстваПакет DirectFET позволяет двустороннее охлаждение для максимизации теплопередачи в энергосистемах, улучшая предыдущее лучшее тепловое сопротивление на 80%.
Экологические и экспортные классификацииIRF6713STRPBF
| АТРИБУТ | Описание |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
