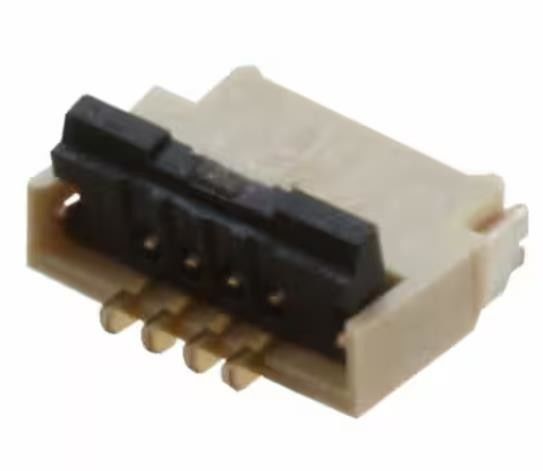

FH34S-4S-0.5SH(50) 4 Положение FFC FPC Контакты соединителя, верхний 0,020" поверхностный монтаж
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FH34S-4S-0.5SH ((50) |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип соединителя/контакта: | Контакты, топ. | Количество позиций: | 4 |
|---|---|---|---|
| Стрелка: | 0,020" (0.50mm) | Прекращение: | Сплав |
| Высота над доской: | 0.039" (1,00 мм) | Устройство блокировки: | Ротационный замок, замок |
| Контактный материал: | Фосфор бронза | Контакт завершен: | Золото |
Характер продукции
FH34S-4S-0.5SH(50) 4 Положение FFC FPC Контакты соединителя, верхний 0,020" поверхностный монтаж
Спецификации FH34S-4S-0.5SH ((50)
| Тип | Описание |
| Категория | Соединители, соединители |
| Коннекторы FFC, FPC (плоские гибкие) | |
| Сборки соединителей FFC, FPC (Flat Flexible) | |
| Мфр | Hirose Electric Co Ltd. |
| Серия | FH34S |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип Flat Flex | FFC, FPC |
| Тип установки | Поверхностная установка, прямой угол |
| Тип соединителя/контакта | Контакты, топ. |
| Количество позиций | 4 |
| Стрелка | 0.020" (0,50 мм) |
| Прекращение | Сплав |
| FFC, FCB Толщина | 0.30 мм |
| Высота над бортом | 0.039" (1,00 мм) |
| Устройство блокировки | Ротационный замок, замок |
| Тип конца кабеля | Конические |
| Контактный материал | Фосфор бронза |
| Контакт завершен | Золото |
| Жилой материал | Жидкокристаллический полимер (LCP) |
| Материал привода | Полиамид (ПА), нейлон |
| Особенности | Сила нулевого вставления (ZIF) |
| Направление напряжения | 50 В |
| Операционная температура | -55°C ~ 85°C |
| Уровень воспламеняемости материала | UL94 V-0 |
| Регулируемый ток (ампер) | 0.5А |
| Контактная толщина отделки | - |
| Цвет корпуса | Бежевый |
| Цвет привода | Черный |
| Циклы спаривания | 20 |
Особенности ESR10EZPF2200
1- Ниже профиля.
С 1,0 мм над доской и шириной 3,8 мм соединители используются в применениях с экономией пространства.
2Увеличение удержания ФПК/ФФК
По сравнению с существующими аналогичными конструкционными соединителями:
* В горизонтальном направлении: примерно в 2,6 раза
* В вертикальном направлении: примерно 2 раза
3Уникальный вращающийся приводной механизм
Сзади соединителя открывается вращающийся приводной механизм, обеспечивающий надежное электрическое и механическое соединение.
4Легкая установка FPC и надежное электрическое соединение
Доказанный приводной механизм Flip Lock позволяет легко вставлять FPC и обеспечивает тактильное ощущение при полном закрытии, подтверждая полное электрическое и механическое соединение.
Применение ESR10EZPF2200
◆Управление перед установкой на ПКБ
Не рекомендуется вставлять FPC/FFC или работать приводом перед установкой на PCB.
◆Партия ПК
Минимизируйте изгиб как можно больше, соединители находятся в пределах 0,1 мм.Убедитесь, что плоскость монтажной области может принять терминалы соединителя, не вызывая каких-либо сбоев сварных соединений.
◆Силы на борту
◆При торможении большой ПК-карты на отдельные платы старайтесь не повреждать установленные разъемы.
◆При прикреплении досок или других компонентов с помощью винтов
убедиться, что любые напряжения не будут вызывать отклонения доски, влияющие на зоны крепления соединителя.
Экологические и экспортные классификацииFH34S-4S-0.5SH ((50)
| АТРИБУТ | Описание |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
