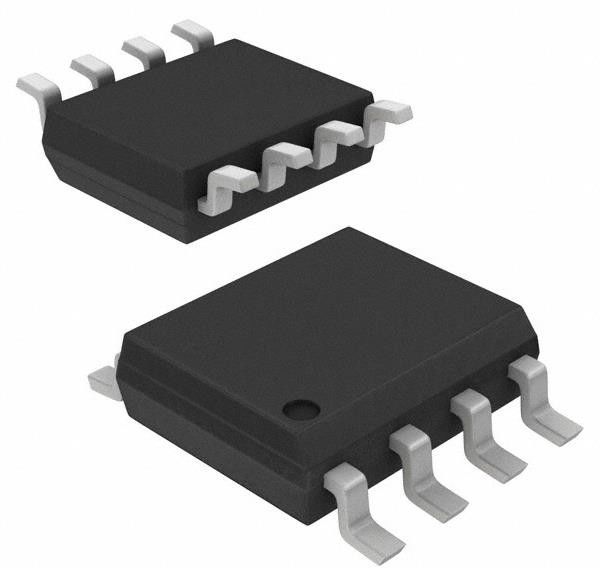

FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Поверхностная установка 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDS3692 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 100 В | Ток - непрерывный отвод (Id) @ 25°C: | 4.5A (животики) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 6V, 10V | Rds On (Max) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (макс.) @ Id: | 4V @ 250µA | Обязанность ворот (Qg) (Макс) @ Vgs: | 15 nC @ 10 v |
Характер продукции
FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Поверхностная установка 8-SOIC
Спецификации FDS3692
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | на полу |
| Серия | PowerTrench® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 100 В |
| Ток - непрерывный отвод (Id) @ 25°C | 4.5А (Ta) |
| Напряжение привода (максимальное RDS включено, минимальное RDS включено) | 6В, 10В |
| Rds On (Max) @ Id, Vgs | 60 мОм @ 4,5 А, 10 В |
| Vgs(th) (Max) @ Id | 4В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 15 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 746 pF @ 25 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 2.5W (Ta) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-SOIC |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Номер базовой продукции | FDS36 |
Особенности FDS3692
• rDS ((ON) = 50mΩ (типичный), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (типичный), VGS = 10V
• Низкая стоимость Miller Charge
• Диод тела с низким уровнем QRR
• Оптимизация эффективности на высоких частотах
• Возможность UIS (один импульс и повторяющийся импульс)
Применение FDS3692
• преобразователи постоянного тока и постоянного тока (DC/DC converters) и офлайн-УПС
• Архитектуры распределенной энергии и VRM
• Первичный переключатель для систем 24 и 48 В
• Высоковольтный синхронный выпрямитель
• Системы прямого впрыска / дизельного впрыска
• Управление автомобильной нагрузкой 42 В
• Электронные системы клапанового поезда
Экологические и экспортные классификацииFDS3692
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
