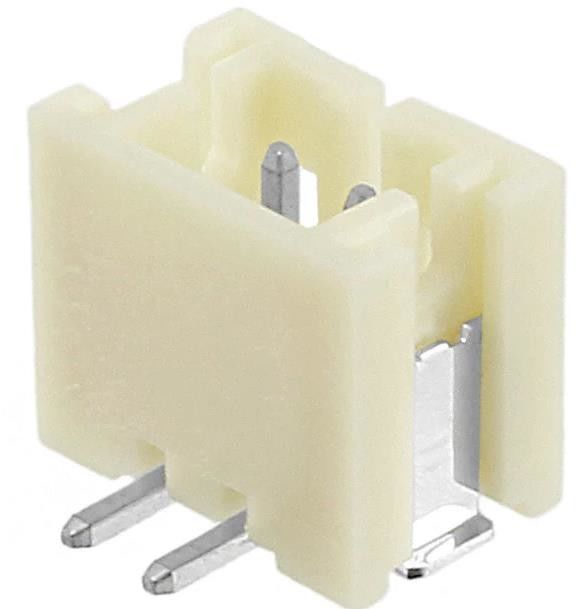

B2B-PH-SM4-TB ((LF) ((SN) Поверхность заголовка соединителя Мост 2 положение 0,079" (2,00 мм)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | B2B-PH-SM4-TB ((LF) ((SN)) |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип контакта: | Pin мужчины | Количество позиций: | 2 |
|---|---|---|---|
| Тангаж - сопрягающ: | 0,079" (2.00mm) | Количество строк: | 1 |
| Количество нагруженных положений: | все | Стиль: | Привязать доски/провод |
| Класть в кожух: | Положенный в кожух - стена 4 | Тип крепления: | Замок защелки |
| Высокий свет: | B2B-PH-SM4-TB ((LF) ((SN)),Положение 2 Заголовок соединителя |
||
Характер продукции
B2B-PH-SM4-TB ((LF) ((SN) Поверхность заголовка соединителя Мост 2 положение 0,079" (2,00 мм)
СпецификацииB2B-PH-SM4-TB ((LF) ((SN))
| Тип | Описание |
| Категория | Соединители, соединители |
| прямоугольные соединители | |
| Заголовки, мужские штифты | |
| Мфр | JST Sales America Inc. |
| Серия | PH |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип соединителя | Заголовок |
| Тип контакта | Мужской шприц |
| Питч - спаривание | 0.079" (2,00 мм) |
| Количество позиций | 2 |
| Количество строк | 1 |
| Расстояние между рядами - спаривание | - |
| Количество загруженных позиций | Все |
| Стиль | Кабель/провод от платы |
| Покрывало | Обтянуто - 4 стены |
| Тип установки | Поверхностный монтаж |
| Прекращение | Сплав |
| Тип крепления | Сдерживание блокировки |
| Длина контакта - спаривание | 0.130" (3,30 мм) |
| Протяженность контакта - пост | - |
| Общая длина контакта | - |
| Высота изоляции | 0.260" (6,60 мм) |
| Форма контакта | Площадь |
| Контактный конец - спаривание | Олова |
| Контактная конечная толщина - спаривание | - |
| Контактный пункт - Почта | Олова |
| Контактный материал | Сплав меди |
| Изоляционный материал | Полиамид (PA6T), нейлон 6T |
| Особенности | Удержание сварки |
| Операционная температура | -25°C ~ 85°C |
| Защита от проникновения | - |
| Уровень воспламеняемости материала | UL94 V-0 |
| Изоляционный цвет | Естественный |
| Регулируемый ток (ампер) | 2А |
| Направление напряжения | 100 В |
| Высота сборки | 8.6 мм |
| Контактная конечная толщина - почта | - |
| Заявления | - |
| Номер базовой продукции | B2B-PH-S |
Особенности B2B-PH-SM4-TB ((LF) ((SN))
• Нормированный ток: 2 A AC/DC (AWG #24)
• Нормированное напряжение: 100 V AC/DC
• Диапазон температуры: от -25°C до +85°C (включая повышение температуры при подаче электрического тока)
• Контактное сопротивление: начальное значение/ 10 мΩ максимум.
• Сопротивление изоляции: 1000 МΩ мин.
• Выдерживаемое напряжение: 800 ВАК/мин
• Применимая проволока: AWG #32 - #24
• Применимая толщина ПК-карты: от 0,8 до 1,6 мм
* При использовании продуктов обратитесь к "Предупреждениям для обращения с терминалами и разъемами", описанным на нашем веб-сайте (страница технической документации информации о продукте).
* Соответствие требованиям RoHS2
* Размерная единица: мм
* Для подробной информации обращайтесь в JST.
Применение B2B-PH-SM4-TB ((LF) ((SN))
Это тонкий, низкопрофильный 2,0 мм конектор высотой 8,0 мм после монтажа и шириной 4,5 мм.
Экологические и экспортные классификацииB2B-PH-SM4-TB ((LF) ((SN))
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
