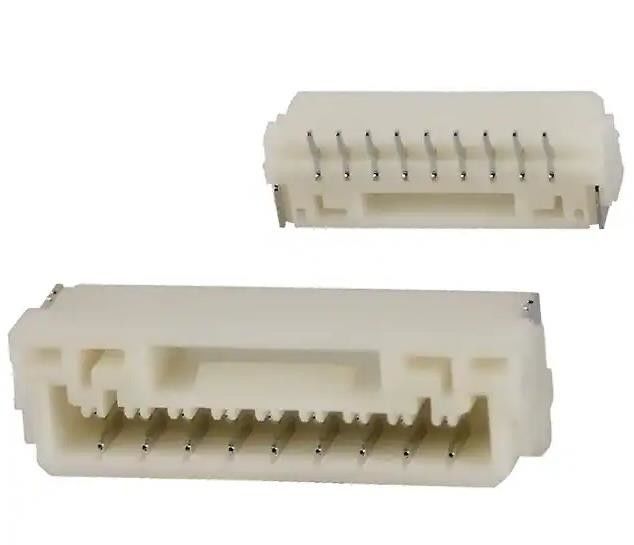

BM09B-GHS-TBT подключатель заголовка поверхность монтаж 9 положение 0,049 " (1,25 мм)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BM09B-GHS-TBT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Класть в кожух: | Положенный в кожух - стена 4 | Тип установки: | Поверхностный монтаж |
|---|---|---|---|
| Прекращение: | Сплав | Высота изоляции: | 0.159" (4,05 мм) |
| Форма контакта: | прямоугольный | Контактный материал: | Бронза светомассы |
| Операционная температура: | -25°C | 85°C | Материальная оценка воспламеняемости: | UL94 V-0 |
Характер продукции
BM09B-GHS-TBT подключатель заголовка поверхность монтаж 9 положение 0,049 " (1,25 мм)
Спецификации BM09B-GHS-TBT
| Тип | Описание |
| Категория | Соединители, соединители |
| прямоугольные соединители | |
| Заголовки, мужские штифты | |
| Мфр | JST Sales America Inc. |
| Серия | GH |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип соединителя | Заголовок |
| Тип контакта | Контакт с внешней плащаницей |
| Питч - спаривание | 0.049" (1,25 мм) |
| Количество позиций | 9 |
| Количество строк | 1 |
| Расстояние между рядами - спаривание | - |
| Количество загруженных позиций | Все |
| Стиль | Кабель/провод от платы |
| Покрывало | Обтянуто - 4 стены |
| Тип установки | Поверхностный монтаж |
| Прекращение | Сплав |
| Тип крепления | Замыкательная рампа |
| Длина контакта - спаривание | - |
| Протяженность контакта - пост | - |
| Общая длина контакта | - |
| Высота изоляции | 0.159" (4,05 мм) |
| Форма контакта | прямоугольный |
| Контактный конец - спаривание | Олова |
| Контактная конечная толщина - спаривание | - |
| Контактный пункт - Почта | Олова |
| Контактный материал | Фосфор бронза |
| Изоляционный материал | Полиамид (PA9T), нейлон 9T |
| Особенности | Выбор и размещение, удержание сварки |
| Операционная температура | -25°C ~ 85°C |
| Защита от проникновения | - |
| Уровень воспламеняемости материала | UL94 V-0 |
| Изоляционный цвет | Естественный |
| Регулируемый ток (ампер) | 1А |
| Направление напряжения | 50 В |
| Высота сборки | 70,3 мм |
| Контактная конечная толщина - почта | - |
| Заявления | - |
| Номер базовой продукции | BM09B-GH |
Особенности BM09B-GHS-TBT
● Безопасный замок
● Контактная конструкция замка
● Предотвращение контактных деформаций
● Ясные звуки нажатия
Применение BM09B-GHS-TBT
• Нормированный ток: 1,0 A AC/DC (AWG #26)
• Нормативное напряжение: 50 V AC/DC
• диапазон температуры: -25°C до +85°C (включая повышение температуры при подаче электрического тока)
• Контактное сопротивление: начальное значение/ 30 mΩ максимум.
• Сопротивление изоляции: 100 МΩ мин.
• Выдерживающее напряжение: 500 VAC/минуту
• Применимый провод: Размер проводника/ AWG #30 до #26 Изоляция O.D./ 0,76 до 1,0 мм
Окружающая средаЭкспортные классификации BM09B-GHS-TBT
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
