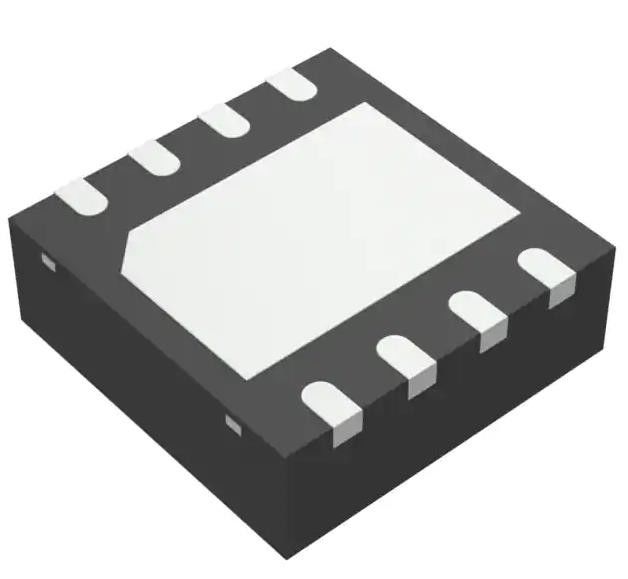

UCC27201ADRMR Half-Bridge Gate Driver IC Необращающийся 8-VSON (4x4)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UCC27201ADRMR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Полу-мост | Тип канала: | Независимый |
|---|---|---|---|
| Количество водителей: | 2 | Тип ворот: | MOSFET N-канала |
| Напряжение - питание: | 8V | 17V | Напряжение тока логики - VIL, VIH: | 0.8V, 2.5V |
| Настоящий - пиковая мощность (источник, раковина): | 3A, 3A | Высокое бортовое напряжение тока - Макс (бутстрэп): | 120 v |
Характер продукции
UCC27201ADRMR Half-Bridge Gate Driver IC Необращающийся 8-VSON (4x4)
Спецификации UCC27201ADRMR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация под управлением | Полумост |
| Тип канала | Независимый |
| Количество водителей | 2 |
| Тип ворот | N-канальный MOSFET |
| Напряжение - питание | 8V ~ 17V |
| Логическое напряжение - VIL, VIH | 0.8В, 2.5В |
| Ток - пиковый выход (источник, раковина) | 3А, 3А |
| Тип ввода | Неинвертирующие |
| Высокое боковое напряжение - Макс (застежка) | 120 В |
| Время подъема / падения (тип) | 8н, 7н |
| Операционная температура | -40°C ~ 140°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-VDFN подставка под воздействием |
| Пакет изделий поставщика | 8-VSON (4х4) |
| Номер базовой продукции | UCC27201 |
Особенности UCC27201ADRMR
* Приводит в действие два N-канальных MOSFET в конфигурации высокой и низкой стороны
* Управление отрицательным напряжением на HS (-18V)
* Максимальное загрузочное напряжение 120 В
* Максимальное напряжение VDD 20 В
* Диод на чипе 0,65-V VF, 0,6-Q RD Botstrap
* Работа более 1 МГц
* 20-ns Время задержки распространения
* 3-А потоки отвода, 3-А источники выхода
* 8-н Восхождение/7-н Время падения с нагрузкой 1000-pF
* 1-ns Задержка совпадения
* Запрет на низкое напряжение для высоко- и низкоуровневых драйверов
* Предлагается в 8-контактных SOIC (D), PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) и SON-10 ((DPR) пакетов
* Указывается от -40°C до 140°C
Применение UCC27201ADRMR
* Электроснабжение для рынков телекоммуникаций, данных и торговли
* Приложения с полным мостом и преобразователи полного моста
* Изолированная архитектура автобусов
* Преобразователи с двумя переключателями
* Преобразователи с активным клеммом
* Высоковольтные синхронно-буковые преобразователи
* Усилители звука класса D
Экологические и экспортные классификацииUCC27201ADRMR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
