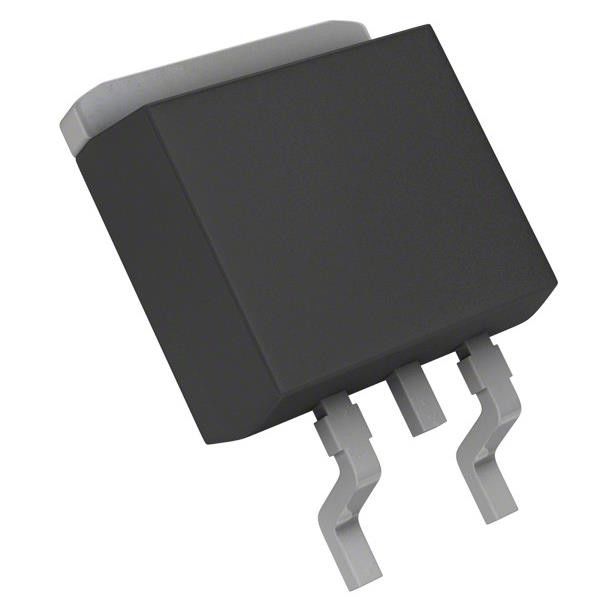

2SD2143TL Биполярный транзистор NPN - Дарлингтон 60 V 2 A 10 W Поверхностная установка CPT3
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | 2SD2143TL |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип транзистора: | NPN - Дарлингтон | Настоящий - сборник (Ic) (Макс): | 2 a |
|---|---|---|---|
| Напряжение тока - нервное расстройство коллектор- эмиттера (Макс): | 60 В | Сатурация Vce (Макс) @ Ib, Ic: | 1.5V @ 1mA, 1A |
| Настоящий - выключение сборника (Макс): | 1μA (ICBO) | Увеличение DC настоящее (hFE) (минута) @ Ic, Vce: | 1000 @ 1А, 2В |
| Мощность - Макс: | 10 Вт | Операционная температура: | 150°C (TJ) |
Характер продукции
2SD2143TL Биполярный транзистор NPN - Дарлингтон 60 V 2 A 10 W Поверхностная установка CPT3
Спецификации 2SD2143TL
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| Биполярный (BJT) | |
| Однополые биполярные транзисторы | |
| Мфр | Полупроводники Rohm |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Не для новых моделей |
| Тип транзистора | NPN - Дарлингтон |
| Ток - коллектор (Ic) (макс.) | 2 А |
| Напряжение - разбивка коллектора излучателя (макс.) | 60 В |
| Vce Насыщение (макс.) @ Ib, Ic | 1.5В @ 1mA, 1A |
| Ток - предел коллектора (макс.) | 1μA (ICBO) |
| Приобретение тока постоянного тока (hFE) (мин) @ Ic, Vce | 1000 @ 1А, 2В |
| Мощность - Макс | 10 Вт |
| Частота - переходный период | - |
| Операционная температура | 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-252-3, DPak (2 Lead + Tab), SC-63 |
| Пакет изделий поставщика | CPT3 |
| Номер базовой продукции | 2SD2143 |
Особенности 2SD2143TL
1) Встроенный диод Зенера между коллектором и базой.
2) Сильная защита от противоположных скачков, вызванных нагрузками "L".
3) Встроенный резистор между базой и излучателем.
4) Встроенный диод-амортизатор.
Экологические и экспортные классификации2SD2143TL
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
