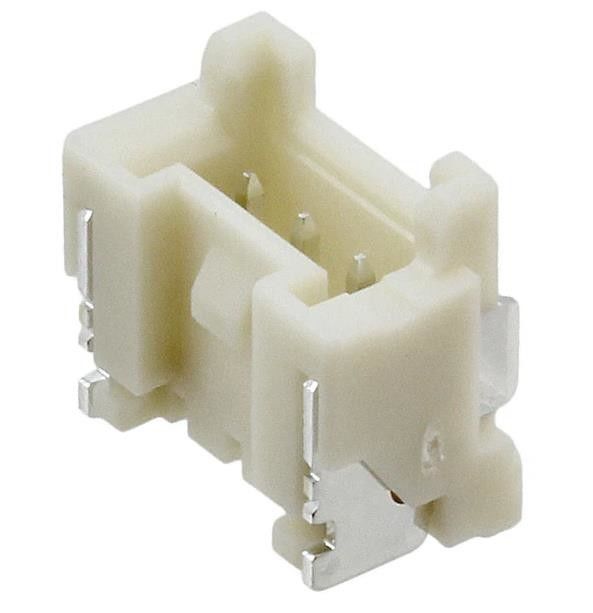

BM03B-PASS-1-TFT ((LF) ((SN) Заголовок соединителя 3 положение 0,079" (2,00 мм)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BM03B-PASS-1-TFT ((LF) ((SN)) |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип соединителя: | Заголовок | Тип контакта: | Pin мужчины |
|---|---|---|---|
| Тангаж - сопрягающ: | 0,079" (2.00mm) | Количество положений: | 3 |
| Количество строк: | 1 | Класть в кожух: | Положенный в кожух - стена 4 |
| Тип установки: | Поверхностный монтаж | Прекращение: | Сплав |
Характер продукции
BM03B-PASS-1-TFT ((LF) ((SN) Заголовок соединителя 3 положение 0,079" (2,00 мм)
Спецификации BM03B-PASS-1-TFT ((LF) ((SN))
| Тип | Описание |
| Категория | Соединители, соединители |
| прямоугольные соединители | |
| Заголовки, мужские штифты | |
| Мфр | JST Sales America Inc. |
| Серия | ПА |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип соединителя | Заголовок |
| Тип контакта | Мужской шприц |
| Питч - спаривание | 0.079" (2,00 мм) |
| Количество позиций | 3 |
| Количество строк | 1 |
| Расстояние между рядами - спаривание | - |
| Количество загруженных позиций | Все |
| Стиль | Кабель/провод от платы |
| Покрывало | Обтянуто - 4 стены |
| Тип установки | Поверхностный монтаж |
| Прекращение | Сплав |
| Тип крепления | Замыкательная рампа |
| Длина контакта - спаривание | - |
| Протяженность контакта - пост | - |
| Общая длина контакта | - |
| Высота изоляции | 0.350" (8,89мм) |
| Форма контакта | Площадь |
| Контактный конец - спаривание | Олова |
| Контактная конечная толщина - спаривание | - |
| Контактный пункт - Почта | Олова |
| Контактный материал | Сплав меди |
| Изоляционный материал | Полиамид (ПА), нейлон |
| Особенности | Руководство по доске, подбор и размещение, удержание сварки |
| Операционная температура | -25°C ~ 85°C |
| Защита от проникновения | - |
| Уровень воспламеняемости материала | UL94 V-0 |
| Изоляционный цвет | Естественный |
| Регулируемый ток (ампер) | 3А |
| Направление напряжения | 250 В |
| Высота сборки | 11.1 мм, 16 мм, 16.2 мм |
| Контактная конечная толщина - почта | - |
| Заявления | - |
| Номер базовой продукции | BM03B-PA |
ОсобенностиBM03B-PASS-1-TFT ((LF) ((SN))
• Температурный диапазон: от -25 до +85°C
• Контактное сопротивление: начальное значение/ 10 мΩ максимум.
• Сопротивление изоляции: начальное/ 1000 МΩ мин.
• Выдерживаемое напряжение: 800 ВАК/мин
ПрименениеBM03B-PASS-1-TFT ((LF) ((SN))
Семейство ПА с 2,0 мм расстоянием состоит из следующих разъемов:
・ПА-коннектор (стиль скребок из проволоки в панель)
・PAF соединитель (Wire-to-board isolation displacement connection (IDC) стиль)
・PAL-коннектор (стиль скребок из проволоки в проволоку)
Эти особенности позволили впервые создать ремень сложной формы в виде 2,0-миллиметрового соединителя с безопасным механизмом блокировки.
Экологические и экспортные классификацииBM03B-PASS-1-TFT ((LF) ((SN))
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
